X5 Power Source 400 ve 500
Bu bölümde, X5 Power Source 400 ve X5 Power Source 500 modellerinin yapısını açıklanmaktadır.
Ön:
|
2.
|
Taşıma kolu (mekanik kaldırma için tasarlanmamıştır) |
|
3.
|
Ön kilitleme arayüzü (soğutma ünitesinin üstünde veya arabada kilitleme) |
* Gösterge paneli
|
1.
|
VRD (Gerilim Azaltma Cihazı) göstergesi |
>> VRD açıldığında ve yüksüz gerilim 35 V'nin altında olduğunda LED yeşildir.
>> VRD açıldığında ve yüksüz gerilim 35 V'nin üzerinde olduğunda LED kırmızı renkte yanıp söner.
>> VRD kapatıldığında veya kaynak sırasında LED kapalıdır.
>> MMA veya Oluk açma güç tasarrufu modu açıkken LED yeşil renkte yanıp söner (güç tasarrufu modu, 15 dakikalık rölantiden sonra otomatik olarak uygulanır).
|
VRD, yalnızca MMA ve Oluk Açma modlarıyla kullanılmaktadır. |
|
2.
|
Yüksek sıcaklık göstergesi (aşırı ısınma) |
>> Ünite aşırı ısındığında LED sarıdır.
|
Güç kaynağı aşırı ısınırsa, bir termal şalter cihazı kapatır ve soğuyana kadar kullanılmasına izin vermez. |
|
3.
|
Güç açma/kapama göstergesi |
>> Ünite açıldığında LED yeşildir.
|
4.
|
Soğutma sıvısı sıcaklık uyarısı |
>> Soğutucu aşırı ısındığında LED sarıdır.
|
|
Soğutma sıvısı aşırı ısınırsa, bir termal şalter kaynak sistemini kapatır ve soğutma sıvısı soğuyana kadar kullanılmasına izin vermez. |
|
5.
|
Soğutma sıvısı sirkülasyonu uyarısı |
>> Soğutma sıvısı sirkülasyonu normal çalışırken LED yeşildir.
>> Soğutma sıvısı sirkülasyonunda bir sorun olduğunda LED kırmızıdır.
|
|
Soğutma sıvısının sirkülasyonu engellenirse, bir termal şalter kaynak sistemini kapatır. Kaynak sistemini tekrar kullanmadan önce hatayı kontrol edin ve düzeltin.
|

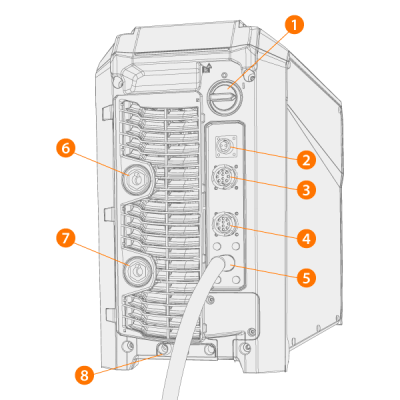

Arka:
|
2.
|
Gerilim algılama kablosu soketi (yalnızca Pulse+ güç kaynakları) |
|
3.
|
Kontrol kablosu soketi |
|
4.
|
Kontrol kablosu soketi |
|
6.
|
Kaynak akım kablosu soketi, artı (+) soketi |
|
7.
|
Topraklama kablosu soketi, eksi (-) soketi |
|
8.
|
Arka kilitleme arayüzü |
>> Soğutma ünitesinin üstüne veya arabaya kilitlemek için.
