Montering och byte av styrrör
Trådmatningsmekanismen har tre styrrör. Byt ut dem när diametern på tråd/rörelektroden eller tillsatsmaterialet ändras.
|
Vid byte av utloppsrör måste svetspistolen tas bort. |
Välj nya styrrör enligt tabellerna som visas här: Slitdelar till trådmatarverk.
Så här byter du styrrör:
|
1.
|
Lossa tryckarmarna och ta bort tråd/rörelektroden från systemet. |
|
2.
|

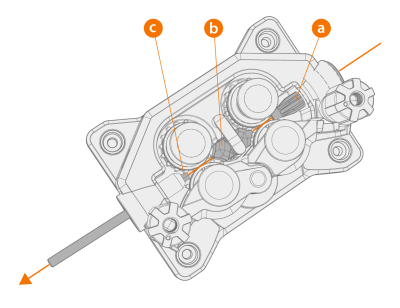

Dra ut inloppsröret (a) och sätt i ett nytt. |
|
3.
|
Vrid låsklämman åt sidan för att frigöra mellanstyrröret (b) när du ska byta ut det. |
|
4.
|
Sätt i ett nytt mellanstyrrör och tryck det på plats ordentligt. Se till att märkningspilen pekar i trådens löpriktning. |
|
5.
|
Vrid tillbaka låsklämman för att låsa det nya mellanstyrröret. |
|
6.
|
Byt ut utloppsröret (c) genom att trycka ut det gamla utloppsröret i endera riktningen. |
