Allmänt

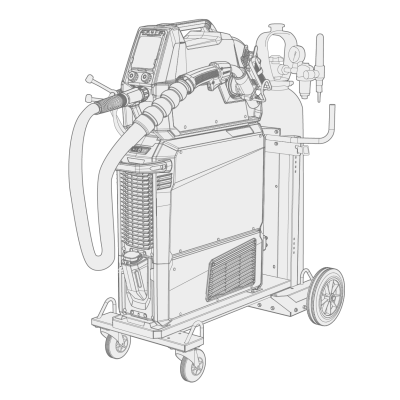

Dessa instruktioner beskriver användningen av Kemppis X5 FastMig-utrustning. X5 FastMig-familjen består av flera olika svetsströmkällor, trådmatarverk och kylenheter (tillval) som är konstruerade för krävande professionell användning vid både traditionell MIG/MAG- och pulsMIG-svetsning.
X5 FastMig-serien inkluderar synergisk 1-MIG-processer med X5 Wire Feeder 300 AP/APC och X5 Wire Feeder HD300 AP/APC. 1-MIG-processen kompletteras av anpassade svetsprogram och avancerade mjukvarufunktioner samt Wise- och MAX-processer som tillval. Som standard ingår grundläggande paket med svetsprogram (Work Pack) i den synergiska 1-MIG- och pulsMIG-utrustningen.
APC trådmatarverken har även inbyggda funktioner för trådlös anslutning som erbjuder digitala svetsdatablad (dWPS) och WeldEye ArcVision som tillval.
X5 FastMig är konstruerad för att användas med Kemppi Flexlite GX MIG svetspistoler.
X5 FastMig kan även användas för MMA-svetsning, mejsling och TIG-svetsning. Observera att det för TIG-svetsning krävs särskilda Flexlite TX TIG-brännare.
Systemkonfigurationer
X5 FastMig erbjuder olika systemkonfigurationer för olika användningsändamål. Alla kombinationer av X5-strömkälla/trådmatarverk är möjliga men för att få tillgång till alla funktioner i varje systemkonfiguration måste konfigurationsriktlinjerna i tabellen nedan följas.
Tabell. X5 FastMig min.konfigurationskrav för varje system (Manuell/Auto/Puls):
| X5 FastMig Manual (1 | X5 FastMig Auto (2 | X5 FastMig Pulse (3 | |
|---|---|---|---|
| Trådmatarverk: | X5 Wire Feeder 200 Manual | X5 Wire Feeder 300 AP | X5 Wire Feeder 300 AP |
| X5 Wire Feeder 300 Manual | X5 Wire Feeder 300 APC | X5 Wire Feeder 300 APC | |
| X5 Wire Feeder HD300 M | X5 Wire Feeder HD300 AP | X5 Wire Feeder HD300 AP | |
| X5 Wire Feeder HD300 APC | X5 Wire Feeder HD300 APC | ||
| Strömkälla: | X5 Power Source 400 | X5 Power Source 400 | X5 Power Source 400 Pulse |
| X5 Power Source 500 | X5 Power Source 500 | X5 Power Source 400 Pulse+ | |
| X5 Power Source 400 MV | X5 Power Source 400 MV | X5 Power Source 500 Pulse | |
| X5 Power Source 500 Pulse+ | |||
| X5 Power Source 400 MV Pulse+ |
1) X5 FastMig Manual-utrustningen är avsedd för svetsning med manuell 2-ratts reglering.
2) X5 FastMig Auto-utrustning tillåter även synergisk 1-MIG-svetsning med ytterligare svetsprocesser som tillval.
3) X5 FastMig Pulse-utrustningen tillåter även synergisk 1-MIG- och pulsMig-svetsning med ytterligare svetsprocesser som tillval.
För mer information om de enskilda X5 FastMig-enheterna, se Beskrivning av utrustningen-kapitlet.
Viktig information
Läs noga igenom instruktionerna.
Avsnitt i manualen som kräver särskild uppmärksamhet för att undvika personskada eller skada på utrustningen indikeras med symbolerna nedan. Läs noga igenom dessa avsnitt och följ anvisningarna.
|
OBS!: Innehåller användbar information. |
|
Viktigt! Beskriver en situation som kan leda till skador på utrustningen eller systemet. |
|
Varning: Beskriver en potentiellt farlig situation. Om du ignorerar den, kan det leda till personskador eller dödsfall. |
|
Friskrivningsklausul Även om alla ansträngningar gjorts för att garantera att informationen i denna manual är korrekt och fullständig, tas inget ansvar för eventuella felaktigheter eller utelämnanden. Kemppi förbehåller sig rätten att när som helst ändra specifikationen för den beskrivna produkten utan att meddela detta i förväg. Kopiering, registrering, reproduktion eller överföring av innehållet i denna manual får endast ske efter förhandsgodkännande av Kemppi. |
Kemppi-symboler: Användardokumentation.
Allmänna meddelanden: Användardokumentation.
