Панель управления APC: Экран технологической карты сварки

Для использования цифровой технологической карты сварки (dWPS) и облачного сервиса WeldEye требуется оборудование X5 Wire Feeder 300 APC и действующая подписка Kemppi WeldEye с модулем технологий сварки. При приобретении оборудования X5 предоставляется ссылка для бесплатной регистрации на пробный период, в том числе на бесплатную пробную версию WeldEye ArcVision. Для получения дополнительных сведений о ПО WeldEye перейдите на сайт weldeye.com или обратитесь к представителю компании Kemppi.

Для использования функции цифровой технологической карты сварки оборудование должно быть подключено к Интернету с помощью встроенного модуля беспроводного соединения (WLAN). См. указания в Беспроводное соединение (WLAN).

Регистрация на пробный период

Оборудование X5 FastMig с X5 Wire Feeder 300 APC поставляется с предустановленной лицензией на пробный период для модуля WeldEye Welding Procedures. Лицензию на пробный период можно активировать следующим образом:

1. На панели управления X5 Wire Feeder 300 APC перейдите на экран WPS.
2. С помощью считывателя QR-кодов на своем мобильном устройстве откройте ссылку на сайт WeldEye или перейдите по адресу https://register.weldeye.io/weldeye в браузере.

3. Следуйте инструкциям на странице и завершите процессе регистрации.
Потребуется ввести серийный номер и четырехзначный код безопасности вашего источника питания X5. Их можно найти на паспортной табличке источника питания.
Регистрация на бесплатный пробный период распространяется на модули WeldEye Welding Procedures и WeldEye ArcVision.

Использование цифровой технологической карты сварки

Экран технологической карты сварки отображает технологические карты сварки с по меньшей мере одним сварочным проходом, назначенным сварщику или сварочной станции в облачном сервисе WeldEye.

Для использования цифровой технологической карты сварки:

1. Выберите нужную цифровую технологическую карту сварки для просмотра и выбора сварочного прохода, поворачивая правый регулятор и нажимая кнопку на нем.

Если активный канал памяти уже связан с технологической картой сварки и сварочным проходом, на экране технологической карты сварки откроется непосредственно эта карта. Чтобы открыть список доступных цифровых технологических карт сварки, выберите «Изменить технологическую карту сварки».
2. Выберите сварочный проход на цифровой технологической карте сварки, поворачивая правый регулятор и войдя в меню действий нажатием кнопку на нем.

>>  Связанный по умолчанию канал памяти выделяется (голубым цветом) для каждого сварочного прохода.

3. Если канал памяти уже связан со сварочным проходом, выбранный сварочный проход и канал памяти по умолчанию можно активировать, выбрав «Активировать».

4. Если канал памяти ранее не был связан со сварочным проходом, вы можете привязать проход к существующему каналу памяти («Выберите связанный канал»).
Канал памяти также можно привязать к сварочному проходу на цифровой технологической карте сварки с помощью экрана каналов памяти, выбрав «Связать с технологической картой сварки» в меню действий канала памяти.

При активации сварочного прохода на цифровой технологической карте сварки автоматически выбирается связанный с ним канал памяти по умолчанию. Соответствующая информация также отображается на домашнем экране и на экране во время сварки.

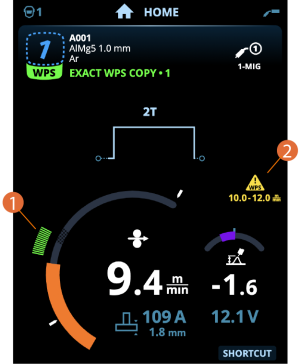

Параметры сварки настраиваются вручную, но на экране отображаются диапазоны регулировки, указанные в активной технологической карте сварки (1). Если при регулировке параметров сварки выйти за пределы диапазона регулировки, указанного в технологической карте сварки, на экране панели управления отображается предупреждение (2):

Активную технологическую карту сварки можно деактивировать, выбрав «Прекратить использование» в меню действий сварочного прохода технологической карты сварки.



Более подробное описание функций здесь:

>>  Цифровая технологическая карта сварки (dWPS)

>>  WeldEye ArcVision
