Панель управления AP/APC: Домашний экран

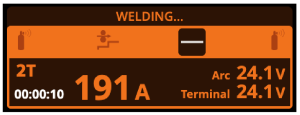

Домашний экран панели управления X5 Wire Feeder 300 AP/APC также является домашним экраном сварки.
|
1.
|
Информация о канале памяти |
|
2.
|
Примененные параметры сварки и функции |
|
3.
|
Скорость подачи проволоки (MIG) или сварочный ток (TIG, MMA, строжка) |
|
4.
|
Активный сварочный процесс |
|
5.
|
Примененные настройки устройства (например, дистанционного управления или использование вспомогательного устройства подачи проволоки) |
>> Для процесса 1-MIG отображается точная настройка напряжения.
>> Для процесса Wise/MAX отображается соответствующая настройка параметра Wise/MAX.
|
7.
|
Настраиваемая функция для правого регулятора |
>> Для настройки быстрого вызова функции удерживайте кнопку правого регулятора нажатой в течение 3 секунд и выберите функцию быстрого вызова из списка доступных вариантов.
>> После настройки быстрый вызов функции осуществляется коротким нажатием кнопки правого регулятора, когда открыт домашний экран.
Функции регуляторов на домашнем экране
Левый регулятор:
|
•
|
Ручная сварка MIG: Регулировка скорости подачи проволоки |
|
•
|
1-MIG: Регулировка скорости подачи проволоки |
|
•
|
Pulse MIG. Регулировка скорости подачи проволоки |
|
•
|
DPulse MIG. Регулировка скорости подачи сварочной проволоки и переключение между уровнями импульсов с помощью кнопки регулятора |
|
•
|
TIG/MMA: Регулировка сварочного тока |
|
•
|
Строжка: Регулировка тока. |
Правый регулятор:
|
•
|
Ручная сварка MIG: Регулировка сварочного напряжения |
|
•
|
1-MIG. Точная настройка сварочного напряжения или регулировка параметров Wise/MAX |
|
•
|
Импульсная сварка MIG: Точная настройка сварочного напряжения или регулировка параметров Wise/MAX |
|
•
|
DPulse MIG: Точная настройка сварочного напряжения |
|
•
|
MMA: регулировка динамики. |
|
При включенных функциях Wise, процессах Wise или процессах MAX функции регулятора на домашнем экране и во время сварки могут отличаться от указанных выше. Более подробную информацию об этих функциях и процессах см. в разделе Дополнительное руководство по функциям. |
