Панель управления AP/APC: Каналы

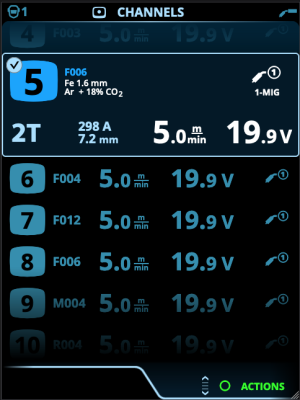

Экран каналов памяти можно открыть, выбрав экран панели или нажав физическую кнопку быстрого выбора канала памяти над дисплеем (более подробная информация приведена в разделе Использование панели управления X5 AP/APC).

Количество доступных каналов памяти отличается в зависимости от режима работы: MIG (100 каналов), TIG (10 каналов), MMA (10 каналов) и строжка (10 каналов).

От выбранного на панели управления Настройки режима работы зависит то, для какого основного сварочного процесса отображаются каналы памяти.

Изменение канала памяти

Поверните правый регулятор, чтобы выделить интересующий канал памяти. Выделенный канал памяти автоматически активируется.

Управление каналами памяти

Управление сварочными каналами памяти осуществляется с помощью меню Действия.

1. Откройте меню действий, нажав кнопку правого регулятора.
2. Поверните регулятор, чтобы выделить интересующее действие.
3. Выберите действие, нажав кнопку правого регулятора.
4. Выполните последующий выбор по необходимости.



Доступные действия:

Сохранить изменения. Сохранение изменений в текущий выбранный канал
Сохранить в. Сохранение текущих настроек в другой канал памяти
Переименовать: Переименовать канал
Удалить. Удаление текущего выбранного канала
Связать с технологической картой сварки. Привязка выбранного канала к сварочному проходу в цифровом документе технологической карты сварки (dWPS). (Дополнительно. Функция технологической карты сварки доступна при использовании X5 Wire Feeder APC).
Создать канал. Создание нового канала памяти, основанного на сварочной программе (программах).

>>  Только для MIG. Сварочные программы можно фильтровать по основному материалу, материалу проволоки, диаметру проволоки, защитному газу и процессу. Более подробная информация приведена в разделе Панель управления AP/APC: Применение сварочных программ.

Создать из программ. Создание новых каналов на основании всех доступных неиспользуемых сварочных программ (только в режиме MIG)
Удалить все. Удалить все каналы.



Наклоненный номер канала в верхнем левом углу выбора канала указывает на то, что установленные параметры сварки отличаются от текущих параметров, сохраненных в активном канале памяти:

Совет. Измененные параметры сварки можно быстро сохранить в активный канал памяти путем нажатия и удержания кнопки каналов памяти в течение примерно 2 секунд. Это справедливо для любого экрана.
