Источник питания X5 400 и 500
В этом разделе описывается конструкция моделей X5 Power Source 400 и X5 Power Source 500.
Вид спереди:
|
2.
|
Транспортировочная ручка (не предназначена для механического подъема) |
|
3.
|
Передний узел фиксации (фиксация на блоке охлаждения или на тележке) |
* Панель индикаторов
|
1.
|
Индикатор устройства снижения напряжения (VRD) |
>> Если устройство снижения напряжения включено и уровень напряжения без нагрузки ниже 35 В, светодиод горит зеленым.
>> Если устройство снижения напряжения включено и уровень напряжения без нагрузки превышает 35 В, светодиод мигает красным.
>> Если устройство снижения напряжения выключено или выполняется сварка, светодиод не горит.
>> Светодиод мигает зеленым, когда активен режим энергосбережения при сварке MMA или строжке (режим энергосбережения автоматически активируется после 15 минут простоя).
|
Устройство снижения напряжения используется только со сваркой MMA и строжкой. |
|
2.
|
Индикатор высокой температуры (перегрев) |
>> Когда источник питания перегревается, светодиод горит желтым.
|
В случае перегрева источника питания автомат отключения при перегреве отключит источник питания и предотвратит его использование до остывания. |
>> Когда источник питания включен, светодиод горит зеленым.
|
4.
|
Предупреждение о перегреве охлаждающей жидкости |
>> Когда блок охлаждения перегревается, светодиод горит желтым.
|
|
В случае перегрева охлаждающей жидкости автомат отключения при перегреве отключит сварочную систему и предотвратит ее использование до остывания охлаждающей жидкости. |
|
5.
|
Предупреждение о нарушении циркуляции охлаждающей жидкости |
>> В случае нарушения нормальной циркуляции охлаждающей жидкости светодиод горит желтым.
>> В случае обнаружения проблемы с циркуляцией охлаждающей жидкости светодиод горит красным.
|
|
Если циркуляция охлаждающей жидкости затруднена, автомат отключения при перегреве отключит сварочную систему. Перед повторным использованием сварочной системы проверьте и устраните проблемы.
|

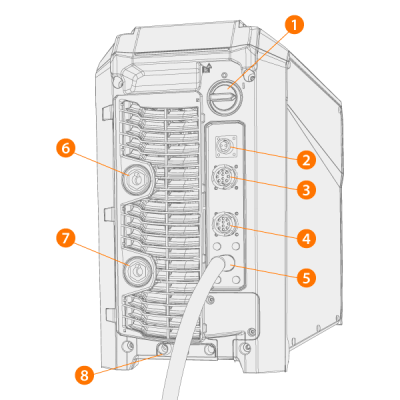

Вид сзади:
|
2.
|
Разъем кабеля потенциального считывания (только для источников питания Pulse+) |
|
3.
|
Разъем кабеля управления |
|
4.
|
Разъем кабеля управления |
|
6.
|
Разъем кабеля сварочного тока, положительный полюс (+) |
|
7.
|
Разъем кабеля заземления, отрицательный полюс (–) |
>> Для фиксации на блоке охлаждения или на тележке
