Блок охлаждения X5 (дополнительное оборудование)

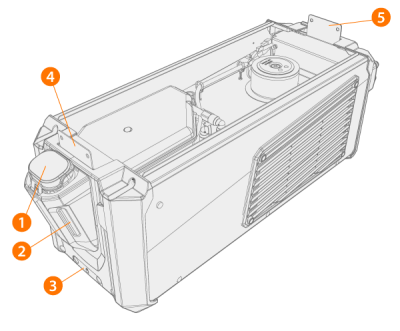

Вид спереди:

1.

Крышка контейнера блока охлаждения

2.

Индикатор уровня охлаждающей жидкости

3.

Передний узел фиксации (для крепления на тележке)

4.

Передний узел фиксации (для крепления к источнику питания)

5.

Задний узел фиксации (для крепления к источнику питания)

6.

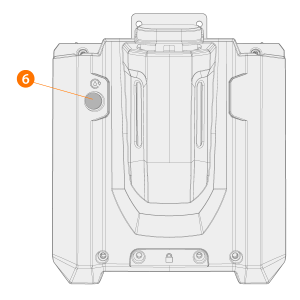

Кнопка циркуляции охлаждающей жидкости

>>  При удержании кнопки в нажатом состоянии включается насос, и охлаждающая жидкость циркулирует по системе. После отпускания кнопки насос выключается.

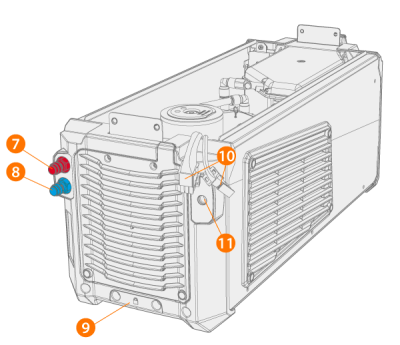

Вид сзади:

7.

Входной/выходной соединитель охлаждающей жидкости (с цветовой маркировкой)

8.

Входной/выходной соединитель охлаждающей жидкости (с цветовой маркировкой)

9.

Задний узел фиксации (для крепления на тележке)

10.

Разъемы подключения блока охлаждения к источнику питания

11.

Крепление дополнительного компенсатора натяжения.
