Instalarea și înlocuirea tuburilor de ghidare a sârmei

Mecanismul de alimentare cu sârmă include trei tuburi de ghidare a sârmei. Înlocuiți-le atunci când diametrul sârmei de umplere se mărește sau materialul se schimbă.

Atunci când înlocuiți tubul de ghidare de ieșire, pistolul de sudare trebuie detașat.

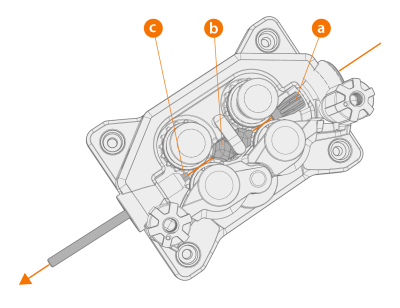

a.

Tub de ghidare de intrare

b.

Tubul de ghidare din mijloc

c.

Tub de ghidare de ieșire



Selectați tuburile noi de ghidare a sârmei conform tabelelor de aici: Consumabile pentru alimentatorul de sârmă.

Pentru a înlocui tuburile de ghidare a sârmei:

1.

Eliberați brațele de presiune și scoateți sârma de umplere din sistem.

2.

Scoateți tubul de ghidare de intrare (a) și introduceți unul nou în locul acestuia.

3.

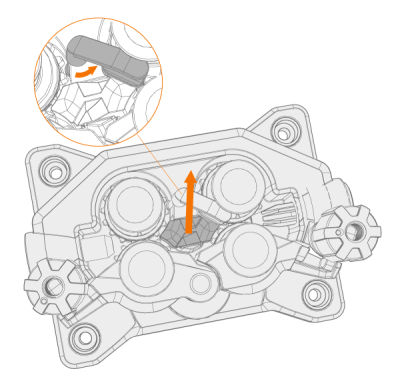

Dați clema de blocare deoparte pentru a elibera tubul mijlociu de ghidare (b) pentru a-l înlocui.

4.

Introduceți un nou tub mijlociu de ghidare în slot în fixați-l corect în locul corespunzător. Asigurați-vă că săgeata de marcare indică direcția de rulare a sârmei.

5.

Puneți clema de blocare la loc pentru a fixa noul tub mijlociu.

6.

Înlocuiți tubul de ghidare de ieșire (c) împingând vechiul tub de ieșire din oricare direcție.
