Montajul

Nu conectați echipamentul la rețeaua de alimentare cu energie electrică înainte de a finaliza montajul.
Nu modificați echipamentul de sudură în niciun fel, cu excepția modificărilor și ajustărilor menționate în instrucțiunile producătorului.
Nu încercați să mutați sau să atârnați echipamentul mecanic (de exemplu, cu un palan) de mânerul de pe sursa de alimentare sau de pe unitatea de alimentare cu sârmă. Mânerele sunt doar pentru deplasarea manuală.

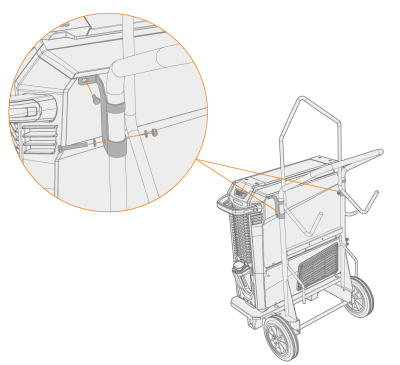

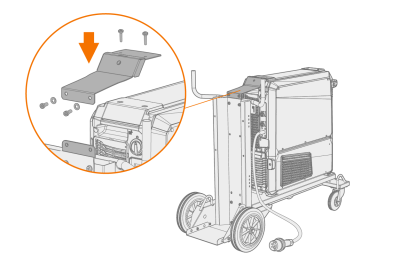

Când instalați setul complet de echipamente stivuite sub formă de turn - răcitorul de apă în partea de jos, sursa de alimentare în mijloc și alimentator de sârmă în partea de sus - instalați și fixați întotdeauna echipamentul pe un cărucior Kemppi compatibil cu X5 FastMig sau fixați echipamentul utilizând un alt suport adecvat de la fața locului.

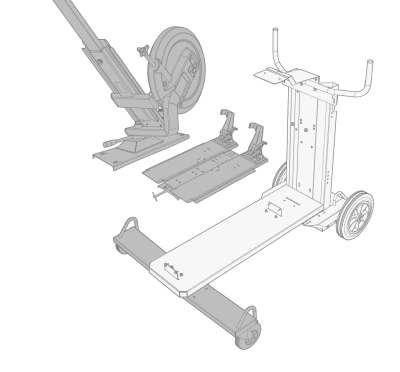

Când instalați setul complet de echipamente stivuite sub formă de turn și utilizați placa rotativă a alimentatorului de sârmă dublă sau brațul de contrabalansare, utilizați întotdeauna placa mai lată de susținere a rolei frontale, livrată împreună cu echipamentul. Acest lucru este valabil pentru căruciorul cu 4 roți.
Așezați aparatul pe o suprafață orizontală, stabilă și curată. Protejați aparatul de ploaie și de lumina directă a soarelui. Asigurați-vă că există suficient spațiu pentru circularea aerului de răcire în vecinătatea aparatului.

Înainte de montare

• Asigurați-vă că sunteți la curent cu cerințele locale și naționale privind montarea și utilizarea unităților de înaltă tensiune și că le urmați.
• Verificați conținutul pachetelor și asigurați-vă că nicio piesă nu este deteriorată.
• Înainte de a monta sursa de alimentare la locație, consultați cerințele pentru tipul cablului de alimentare și valoarea nominală a siguranțelor.

Rețeaua de distribuție

Acest echipament din Clasa A nu este destinat pentru utilizarea în locații rezidențiale în care energia electrică este furnizată de un sistem de alimentare public cu tensiune mică. Este posibil să apară potențiale dificultăți la asigurarea compatibilității electromagnetice în asemenea locații, din cauza tulburărilor de radio-frecvență circulatorii și radiate.

Cu condiția ca puterea de scurtcircuit a sistemului public de joasă tensiune în punctul de cuplare comun să fie mai mare decât se menționează în tabelul de mai jos (*), acest echipament este conform cu IEC 61000-3-11:2017 și IEC 61000-3-12:2011 și poate fi conectat la sisteme publice de joasă tensiune. Este responsabilitatea instalatorului sau a utilizatorului echipamentului să se asigure, consultând operatorul rețelei de distribuție, dacă este necesar, că impedanța sistemului respectă restricțiile de impedanță.
Echipament *
Sursa de alimentare X5 400A: 5,8 MVA
Sursa de alimentare X5 500A: 6,4 MVA
Sursa de alimentare X5 cu impuls 400A: 6,3 MVA
Sursa de alimentare X5 cu impuls 500A: 6,7 MVA
