X5 Power Source 400 și 500
Această secțiune descrie structura modelelor X5 Power Source 400 și X5 Power Source 500.
Față:
|
2.
|
Mâner de transport (nu este destinat ridicării mecanice) |
|
3.
|
Interfață de blocare frontală (blocare deasupra unității de răcire sau pe cărucior) |
* Panou indicator
|
1.
|
Indicator VRD (Dispozitiv de reducere a tensiunii) |
>> LED-ul este verde când VRD este pornit și tensiunea fără sarcină este sub 35 V.
>> LED-ul se aprinde roșu intermitent când VRD este pornit și tensiunea fără sarcină este peste 35 V.
>> LED-ul este stins când VRD este oprit sau în timpul sudării.
>> LED-ul se aprinde verde intermitent când modul de economisire a energiei MMA sau Dăltuire este activat (modul de economisire a energiei este aplicat automat după 15 minute de inactivitate).
|
VRD se utilizează numai cu modurile MMA și Dăltuire. |
|
2.
|
Indicator pentru temperatură ridicată (supraîncălzire) |
>> LED-ul este galben când unitatea se supraîncălzește.
|
Dacă sursa de alimentare se supraîncălzește, un declanșator termic oprește unitatea și nu permite utilizarea acesteia până când nu se răcește. |
|
3.
|
Indicator pornire/oprire |
>> LED-ul este verde când unitatea este pornită.
|
4.
|
Avertizare privind temperatura lichidului de răcire |
>> LED-ul este galben când răcitorul se supraîncălzește.
|
|
Dacă lichidul de răcire se supraîncălzește, un declanșator termic oprește sistemul de sudare și nu permite utilizarea acestuia până când lichidul de răcire s-a răcit. |
|
5.
|
Avertizare privind circulația lichidului de răcire |
>> LED-ul este verde când circulația lichidului de răcire funcționează normal.
>> LED-ul este roșu când există o problemă cu circulația lichidului de răcire.
|
|
Dacă circulația lichidului de răcire este obstrucționată, un declanșator termic oprește sistemul de sudare. Verificați și remediați eroarea înainte de a utiliza din nou sistemul de sudare.
|

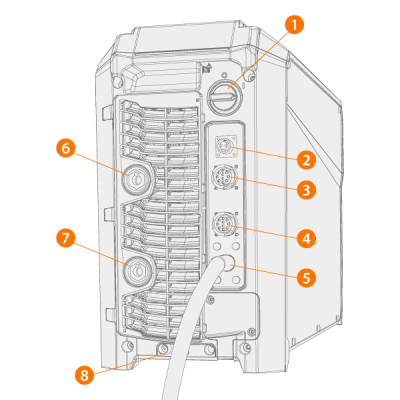

Spate:
|
1.
|
Comutator de alimentare |
|
2.
|
Conectorul cablului de detectare a tensiunii (numai sursele de alimentare Pulse+) |
|
3.
|
Conectorul cablului de control |
|
4.
|
Conectorul cablului de control |
|
6.
|
Conectorul cablului pentru curentul de sudare, conector plus (+). |
|
7.
|
Conectorul cablului de împământare, conector minus (-). |
|
8.
|
Interfață de blocare posterioară |
>> Pentru fixare deasupra unității de răcire sau pe cărucior.
