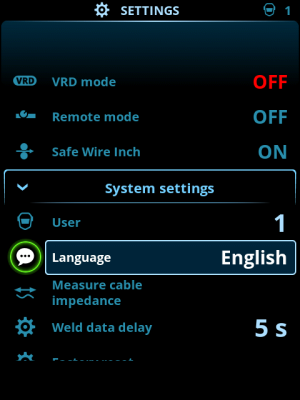

Painel de controle automático: Configurações
Alteração de configurações
| 1. | Gire o botão de controle da direita para destacar o parâmetro das configurações desejado. |
| 2. | Pressione o botão de controle da direita para selecionar o parâmetro das configurações para ajuste. |
| 3. | Gire o botão de controle da direita para selecionar o valor das configurações. |
>> Dependendo do parâmetro das configurações a ser ajustado, consulte também a tabela de Configurações abaixo para obter mais detalhes.
| 4. | Confirme o novo valor/seleção e feche a visualização de ajuste pressionando o botão de controle da direita. |
Usuários
As configurações do sistema podem ser personalizadas para até dez usuários diferentes. Além das configurações do sistema, os canais de memória são específicos do usuário. Cada usuário pode ter até 100 canais MIG, 10 canais TIG, 10 canais MMA e 10 canais de goivagem. O canal de memória e as configurações do sistema são salvas automaticamente para o usuário conectado.
Configurações
| Parâmetro | Valor do parâmetro | Descrição |
|---|---|---|
| Usuário | Usuário atual | Sempre há um usuário conectado ao sistema. Quando um novo usuário faz login, o usuário anterior é automaticamente desconectado. No caso de uma instalação de alimentador de arame duplo misto (Manual/Auto), o usuário 1 é automaticamente aplicado e a alteração do usuário é desabilitada. |
| Modo de operação | MIG/TIG/MMA/Goivagem | |
| Controle remoto | DESLIGADO/Controle remoto/Pistola Padrão = DESLIGADO |
Se o controle remoto não estiver conectado, essa seleção não estará disponível. |
| Modo de controle remoto (com controle remoto de um botão) |
Velocidade de avanço do arame ou corrente/Canal | Isso determina o que é alterado com o controle remoto, os parâmetros de soldagem ou o canal de memória (canais disponíveis: 1...5). Os parâmetros ajustados são específicos do processo. Se o controle remoto não estiver conectado e o remoto não selecionado, essa seleção não estará disponível. Nota (controle remoto de 2 botões): quando o modo remoto é definido como "Canal", apenas o botão esquerdo do controle remoto está em uso. |
| Modo de controle remoto (com controle remoto de dois botões) |
Parâmetro de soldagem/Canal | |
| Resfriador a líquido | DESLIGADO/Automático/LIGADO Padrão = Auto |
Quando LIGADO é selecionado, o líquido refrigerante circula continuamente e quando Automático é selecionado, o líquido refrigerante circula apenas durante a soldagem. |
| Retração do arame | DESLIGADO/LIGADO | Este é um recurso de retração automática do arame. Assim que o arco é extinto, o arame é retraído para maior segurança. O usuário pode alterar as configurações de retração e o comprimento do arame. Nota: A função de retração do fio será desativada se um subalimentador estiver conectado. |
| - Atraso de retração | 2...10 s, passo 1 Padrão = 5 s |
|
| - Comprimento da retração | 1 a 10 cm, passos de 1 Padrão = 2 cm |
|
| Tipo de subalimentador (em modo MIG e somente com alimentador de arame X5 300) |
Modelo de subalimentador/OFF Padrão = DESLIGADO |
Se um subalimentador compatível estiver conectado, selecione-o na lista. Subalimentadores compatíveis: SuperSnake GTX /GT02S (10 m, 15 m, 20 m, 25 m), Binzel PP401D, Binzel PP36D. Nota: Com modelos SuperSnake GT02S, só há suporte à sincronização do motor. |
| Duração dados soldagem | 0...30 s, passo 1 0 = DESLIGADO Padrão = 5 s |
Isso define se e por quanto tempo o resumo dos dados de soldagem é mostrado após cada solda. |
| Médias de dados de soldagem | Sem inclinações/Solda inteira Padrão = Sem inclinações |
Este recurso permite ao usuário alterar a forma como as médias dos dados de soldagem são calculadas: com ou sem as fases de inclinação no início e no final da solda. Esta configuração afeta o cálculo das médias para o seguinte: tensão de soldagem (terminal e tensão do arco), corrente de soldagem, potência de soldagem e velocidade de alimentação do arame. |
| Data | Data atual | |
| Hora | Hora atual | |
| Idioma | Idiomas disponíveis | |
| Padrão de fábrica | Redefinir/Cancelar Padrão = Cancelar |
|
| Avanço do arame seguro (somente com MIG) |
DESLIGADO/LIGADO | Quando LIGADO, se o arco não se acende o arame de enchimento é alimentado 5 cm. Quando DESLIGADO, 5 m de arame de enchimento são alimentados. |
| Calibração cabo (somente com MIG) |
Iniciar/Cancelar | A data, hora e as informações de calibração da calibração anterior também são mostradas. Consulte Calibração do cabo de soldagem quanto à calibração do cabo. |
| VRD (somente com MMA e goivagem) |
DESLIGADO/12V/24V Padrão = DESLIGADO |
O dispositivo de redução de tensão (VRD) reduz a tensão em vazio para mantê-la abaixo de um determinado valor. |
