Instalação
|
Não conecte o equipamento à rede elétrica antes que a instalação esteja concluída. |
|
|
Não modifique o equipamento de soldagem de forma alguma, exceto as mudanças e ajustes abordados nas instruções do fabricante. |
|
|
Não tente mover ou pendurar o equipamento mecanicamente (por exemplo, com uma grua) pela alça da fonte de energia ou na unidade de alimentação de arame. As alças são apenas para movimentação manual. No caso dos alimentadores de arame, isso se aplica aos modelos de alimentadores de arame não HD. Os modelos de alimentadores de arame HD permitem o levantamento mecânico pela alça quando não estão fixados na parte superior da fonte de alimentação. |
|
|

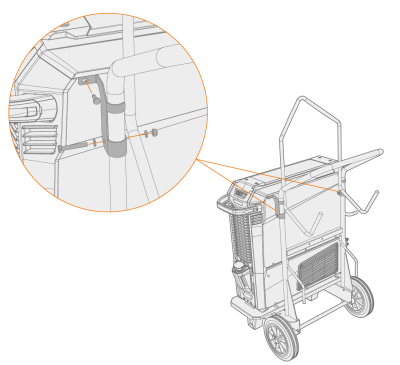

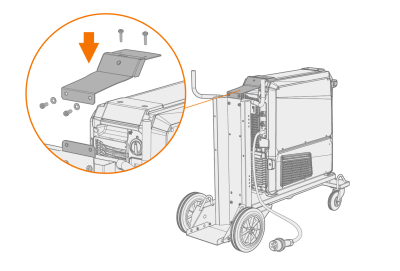

Ao instalar o conjunto completo de equipamentos empilhados como torre — resfriador a líquido na parte inferior, fonte de energia no meio e alimentador de arame na parte superior — sempre instale e prenda o equipamento em um carrinho Kemppi compatível com o X5 FastMig ou prenda o equipamento a outro suporte adequado no local.
|
|
|

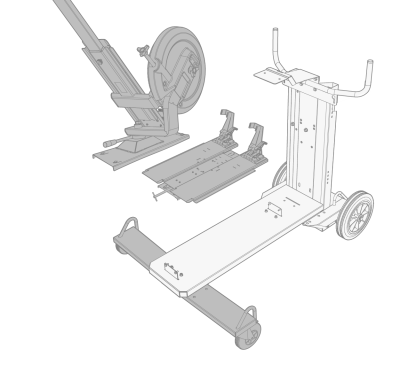

Ao instalar o conjunto completo de equipamentos empilhados como torre e usar o prato giratório do alimentador de arame duplo ou o braço de contrapeso, sempre use a chapa de suporte do rolete dianteiro mais larga fornecida com o equipamento. Isto se aplica a carrinhos de quatro rodízios.
|
|
Coloque o equipamentos sobre uma superfície horizontal, firme e limpa. Proteja o equipamento contra chuva e luz solar direta. Verifique se há espaço livre suficiente em torno do equipamento para circulação do ar de arrefecimento. |
Antes de instalar
|
•
|
Conheça e siga as exigências locais e nacionais sobre instalações e uso de unidades de alta tensão. |
|
•
|
Verifique o conteúdo das embalagens e assegure que as peças não estejam danificadas. |
|
•
|
Antes de instalar a fonte de energia no local, consulte os requisitos para o tipo de cabo de alimentação e a classificação do fusível. |
Rede de distribuição de energia
|
Este equipamento classe A não se destina ao uso em locais residenciais, onde a energia elétrica é fornecida pelo sistema público de baixa tensão. Pode haver possíveis dificuldades para garantir a compatibilidade eletromagnética nesses locais devido a distúrbios conduzidos e irradiados por radiofrequência. |
|
Desde que a potência de curto-circuito do sistema público de baixa tensão no ponto de acoplamento comum seja superior ao mencionado na tabela abaixo (*), o equipamento estará em conformidade com as normas IEC 61000-3-11:2017 e IEC 61000-3-12:2011 e poderá ser conectado a sistemas públicos de baixa tensão. É responsabilidade do instalador ou do usuário do equipamento assegurar, consultando a operadora da rede de distribuição, caso necessário, se a impedância do sistema é compatível com as restrições de impedância.
|
| X5 Power Source 400A: |
5,8 MVA |
| X5 Power Source 500A: |
6,4 MVA |
| Fonte de alimentação pulsada X5 de 400 A: |
6,3 MVA |
| Fonte de alimentação pulsada X5 de 500 A: |
6,7 MVA |
