Fontes de potência X5 400 e 500
Esta seção descreve a estrutura dos modelos X5 Power Source 400 e X5 Power Source 500.

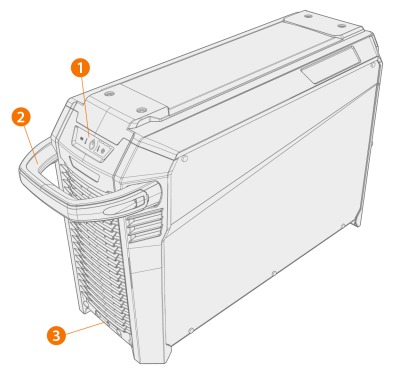

Frente:
|
2.
|
Alça de transporte (não destinada ao levantamento mecânico) |
|
3.
|
Interface de travamento frontal (para travar sobre a unidade de resfriamento ou no carrinho) |

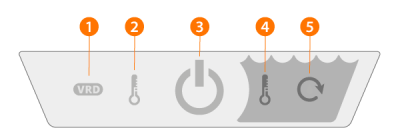

* Painel indicador
|
1.
|
Indicador de VRD (dispositivo de redução de tensão) |
>> O LED acende verde quando o VRD está ligado e a tensão em vazio está abaixo de 35 V.
>> O LED pisca em vermelho quando o VRD está ligado e a tensão em vazio é superior a 35 V.
>> O LED fica apagado quando o VRD está desativado durante a soldagem.
>> O LED pisca em verde quando o modo de economia de energia MMA ou Goivagem está ativado (o modo de economia de energia é acionado automaticamente após 15 minutos de inatividade).
|
O VRD está em uso com os modos MMA e de Goivagem. |
|
2.
|
Indicador de alta temperatura (superaquecimento) |
>> O LED acende amarelo quando a unidade está superaquecendo.
|
Se a fonte de energia superaquecer, um interruptor térmico desliga a unidade e não permite o religamento até que ela tenha esfriado. |
|
3.
|
Indicador de alimentação principal ligada/desligada |
>> O LED acende verde quando a unidade está ligada.
|
4.
|
Alerta de temperatura do líquido refrigerante |
>> O LED acende amarelo quando o resfriador está superaquecendo.
|
Se o líquido refrigerante superaquecer, um interruptor térmico desliga o sistema de soldagem e não permite que ele seja usado até que o líquido refrigerante tenha esfriado. |
|
5.
|
Alerta da circulação de líquido refrigerante |
>> O LED está aceso verde quando a circulação de líquido refrigerante está funcionando corretamente.
>> O LED acende vermelho quando há um problema na circulação de líquido refrigerante.
|
Se a circulação do líquido refrigerante for obstruída, um interruptor térmico desliga o sistema de soldagem. Verifique e corrija o erro antes de voltar a usar o sistema de soldagem.
|

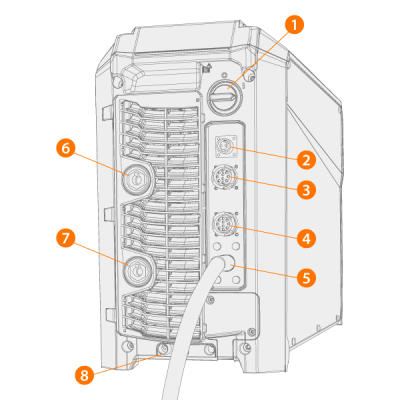

Traseira:
|
2.
|
Conector de detecção de tensão (somente fontes de alimentação Pulse+) |
|
3.
|
Conector do cabo de controle |
|
4.
|
Conector do cabo de controle |
|
6.
|
Conector do cabo de corrente de soldagem, conector positivo (+) |
|
7.
|
Conector do cabo de retorno de aterramento, conector negativo (–) |
|
8.
|
Interface de travamento traseira |
>> Para travamento sobre a unidade de resfriamento ou no carrinho
