APC-betjeningspanel: WeldEye

Dette kapittelet handler om den valgfrie WeldEye-funksjonen i X5 APC trådmater-modellene.

Bruk av denne WeldEye-funksjonen og skytjenesten krever et oppdatert X5 FastMig-utstyr og et gyldig Kemppi WeldEye Quality Management-abonnement. For mer informasjon om WeldEye, se weldeye.com eller kontakt Kemppi-representanten din.

Den innebygde WeldEye-funksjonen samler inn og sveisestrenger sveisedata, og holder dem synkronisert mellom sveiseutstyret og WeldEye-skytjenesten. Du får tilgang til WeldEye-skytjenesten ved hjelp av en stasjonær datamaskin og en nettleser.

For å ta WeldEye-funksjonen i bruk må utstyret være koblet til Internett via den innebygde trådløse tilkoblingen (WLAN). Se Trådløs tilkobling (WLAN) for instruksjoner.

Sveiseutstyret må også legges til i WeldEye-kontoen i skytjenesten WeldEye. Når utstyret er koblet til Internett og lagt til i WeldEye, logger utstyret seg automatisk på WeldEye. Du finner mer informasjon om bruk av WeldEye-skytjenesten i WeldEye-dokumentasjonen for din organisasjons WeldEye-skytjeneste.

Valgene i WeldEye-visningen gjøres på forhånd for den aktuelle sveisen eller det aktuelle arbeidet. Sveisedataene lagres deretter sammen med disse valgene i WeldEye-skytjenesten etter at arbeidet er fullført.
Hvis sveiseutstyret mister internettforbindelsen under arbeidet, lagres sveisedataene lokalt og synkroniseres med WeldEye-skyen så snart forbindelsen er gjenopprettet.
Hvis WPS som er angitt i den valgte arbeidsordren, er spesifisert for en annen sveisemodus (f.eks. TIG) enn den som er valgt for øyeblikket (f.eks. MIG), vises dette i WeldEye-visningen som en anbefaling om endring av sveisemodus. I tillegg er den nevnte WPS ikke tilgjengelig i WPS-valgmenyen før sveisemodusen endres til å samsvare med WPS-prosessen.
WeldEye er en svært konfigurerbar programvare for sveisestyring. Avhengig av innstillingene for WeldEye-nettskytjenesten kan det hende at noen av attributtene eller funksjonene som er nevnt her, er deaktivert eller ikke brukes i din organisasjon. Ta kontakt med WeldEye-administratoren for mer informasjon.

Velge sveiser

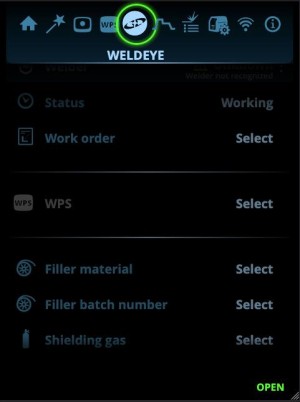

WeldEye-visningen gjør det mulig å velge sveiser for det aktuelle sveisearbeidet. Sveiserne er forhåndsdefinert i WeldEye-skytjenesten.

1. Gå til WeldEye-visningen, og velg «Sveiser» ved å vri og trykke på høyre kontrollratt.

2. Velg navnet ditt på listen.

Hvis navnet ditt ikke finnes på listen, kan du la sveiseren være uvalgt (ukjent).

WeldEyes valg av sveiser er ikke knyttet til brukervalget i enhetens innstillinger.

Velge status

Sveiserens status kan også rapporteres i WeldEye-visningen. Dette brukes først og fremst til å rapportere når selve sveisearbeidet har blitt midlertidig avbrutt, vanligvis på grunn av vedlikehold eller av andre årsaker. Statusalternativene (årsakskoder) spesifiseres i WeldEye-skytjenesten.

Som standard er statusen ikke definert, noe som indikeres med teksten «Udefinert».

1. I WeldEye-visningen velger du «Status» ved å vri og trykke på høyre kontrollratt.
2. Velg status fra menyen.

Når sveisingen starter, tilbakestilles statusen automatisk til udefinert.

Velge arbeidsordre og sveis

I WeldEye-visningen kan du velge digitale arbeidsordrer som er tildelt deg i Kemppis skytjeneste WeldEye. Arbeidsordrefunksjonen er aktivert som standard.

Hvis bruk av arbeidsordrer er deaktivert i WeldEye-innstillingene, velges sveisene direkte fra en liste (kategorisert etter prosjekter og/eller sveiselister), og sveisespesifikk sveisefiltrering brukes ikke.
1. I WeldEye-visningen velger du «Arbeidsordre» ved å vri på og trykke på høyre kontrollratt.
2. Velg en arbeidsordre fra listen.

3. Hvis arbeidsordren inneholder mer enn én sveis eller sveisestreng, velger du også den spesifikke sveisen eller sveisestrengen som skal sveises.

Sveisene og sveisestrengene i arbeidsordren kan ha digitale WPS-er (sveiseprosedyresifikasjoner) knyttet til seg. Når en arbeidsordre er valgt og har en WPS eller WPS-er inkludert, vises en WPS-rad i WeldEye-visningen.

En digital WPS kan inneholde ett eller flere krav eller anbefalinger for sveiserens kvalifikasjoner og tilsettmaterialet og gassen som skal brukes. Hvis sveiseren eller de valgte materialene ikke oppfyller kriteriene i arbeidsordren, vises dette med et advarselssymbol.

Bruke digital WPS

Hvis den valgte sveisen på arbeidsordren inkluderer en digital WPS som allerede er koblet til en minnekanal, aktiveres denne minnekanalen automatisk. For mer informasjon om digitale WPS-er på X5-utstyret, se APC-betjeningspanel: WPS-visning.

Hvis brukeren på enhetsnivå endres i enhetsinnstillingene, endres også de lagrede minnekanalene. Derfor må den digitale WPS-koblingen med minnekanalene etableres separat for hver bruker på enhetsnivå.

Hvis ingen WPS er valgt, kan du gå til WPS-raden i WeldEye-visningen og velge en tilgjengelig WPS.

Du kan også koble til eller koble om WPS direkte fra WeldEye-visningen. Slik kobler du til eller kobler om WPS:

1. I WeldEye-visningen velger du sveisen og sveisestrengen under WPS-raden ved å vri på og trykke på høyre kontrollratt.

2. I menyen som åpnes, velger du sveisestrengen og WPS-koblingen du vil redigere.

3. Åpne handlingsmenyen, og velg «Lenke til kanalen».

4. I listen over minnekanaler velger du den minnekanalen du vil koble WPS-en til.

>>  Velg om nødvendig «Filtrer kanallisten» for å filtrere minnekanalene basert på WPS-spesifikasjonene.

Du får tilgang til sveisestreng-valget for den aktive WPS-en ved å velge sveisestreng-raden i WeldEye-visningen. I dialogboksen som åpnes, vises alle sveisestrengene i en liste, og hver av dem kan kobles til en minnekanal.

Når en WPS er knyttet til en minnekanal, brukes denne kanalen automatisk.

Legge inn materialinformasjon

Den nedre delen av WeldEye-visningen viser informasjon om sveisetrådmaterialet og gassen, inkludert batchidentifikasjon (hvis og når det er nødvendig).

Materialinformasjonen som fylles inn i WeldEye-visningen, skal alltid stemme overens med tilsettmaterialet og gassen som brukes i sveisen (dvs. det som er installert i sveiseutstyret).
En digital WPS kan inneholde flere anbefalinger for tilsettmateriale og gasser. Du kan kontrollere og endre de anbefalte materialene i WeldEye-visningen.
En digital WPS kan inneholde ett eller flere krav eller anbefalinger for sveiserens kvalifikasjoner og/eller tilsettmaterialet og gassen som skal brukes. Hvis sveiseren eller de valgte materialene ikke oppfyller kriteriene, vises dette med et advarselssymbol.
1. Velg tilsettmateriale og gass i de tilhørende menyene ved å dreie og trykke på høyre kontrollratt.

2. Velg eller angi også batchinformasjonen hvis/når det er nødvendig, med høyre kontrollratt.

>>  Et virtuelt tastatur brukes til å legge inn identifikasjonen for tilsett eller gass manuelt, hvis den riktige batchidentifikasjonen ikke allerede finnes på listen. Når informasjonen om partiidentifikasjon er lagt inn for første gang, blir den tilgjengelig som et forhåndsutfylt listealternativ for senere bruk.

3. Kontroller at det valgte tilsettmaterialet og den valgte gassen er installert og klar til sveising.

Velge arbeidsemne

Informasjon om arbeidsemnet kan også brukes og lagres i WeldEye. Hvis denne funksjonen er aktivert i innstillingene for WeldEye-skytjenesten, er valg av arbeidsemne tilgjengelig i WeldEye-visningen.

1. Velg arbeidsemnet ved å vri på og trykke på høyre kontrollratt.
2. Skriv inn informasjonen om arbeidsemnet ved hjelp av det virtuelle tastaturet med høyre kontrollratt.

Fullføre arbeidet

Når arbeidet (arbeidsordre, sveis, sveisestreng) er fullført, kan det bekreftes i sveisestatusvisningen som åpnes rett etter at en sveis er fullført. Denne visningen erstatter også standardvisningen for sveisedata i WeldEye-bruk.

Hvis arbeidet ikke er merket som fullført rett etter at sveisen er ferdig, kan det også gjøres i WeldEye-visningen:

1. Gå til arbeidet du er ferdig med, og velg «Sveisestatus» ved å vri og trykke på høyre kontrollratt.
2. I dialogboksen for sveisestatus velger du «Fullfør streng», «Fullført sveis» eller «Fullført arbeidsordre», avhengig av hvilket arbeidstrinn du avslutter.

Når du fullfører en sveisestreng, kan sveiselengden angis i sveisestatusvisningen ved å velge lengdesymbolet og «Sett lengde» med høyre kontrollratt.

Selv om alle de enkelte sveisene er merket som fullført, må selve arbeidsordren også fullføres i WeldEye-visningen.
Det er mulig å merke sveiser og arbeidsordrer som fullført selv om de skulle inneholde ufullstendige sveisestrenger og/eller sveiser. Forsikre deg om at alt sveisearbeidet er fullført som påkrevd før du fullfører sveiser eller arbeidsordrer i WeldEye.
