AP/APC-betjeningspanel: Visningen Start

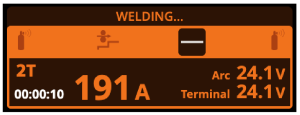

X5 Wire Feeder 300 AP/APC-betjeningspanelets Hjem-visning er også hovedsveisevisningen.
|
1.
|
Informasjon minnekanaler |
|
2.
|
Benyttede sveiseparametere og -funksjoner |
|
3.
|
Trådmatehastighet (MIG) eller strøm (TIG, MMA, Kullbue) |
|
5.
|
Brukte enhetsinnstillinger (f.eks. fjernkontroll eller mellommater) |
>> Med 1-MIG-prosesspenning vises finjustering
>> Med Wise/MAX-prosessen vises en korresponderende Wise/MAX-parameterjustering.
|
7.
|
Konfigurerbar funksjon for høyre kontrollrattknott. |
>> For å definere en snarvei, hold den høyre kontrollrattknotten inne i 3 sekunder og velg snarveisfunksjonen fra listen over tilgjengelige alternativer.
>> Når den er definert, brukes snarveien ved et kort trykk på høyre kontrollrattknott når du er i Hjem-visning.
Kontrollrattfunksjoner i Hjem-visningen
Venstre kontrollratt:
|
•
|
Manuell MIG: Justering av trådmatehastighet |
|
•
|
1-MIG: Justering av trådmatehastighet |
|
•
|
Pulse MIG: Justering av trådmatehastighet |
|
•
|
DPulse MIG: Justering av trådmatehastighet og veksling mellom pulsnivåer med kontrollrattknotten |
|
•
|
TIG/MMA: Justering av sveisestrøm |
|
•
|
Kullbuemeisling: Strømjustering. |
Høyre kontrollratt:
|
•
|
Manuell MIG: Justering av buespenning |
|
•
|
1-MIG: Finjustering av sveisespenning eller Wise/MAX-parameterjustering |
|
•
|
Puls-MIG: Finjustering av sveisespenning eller Wise/MAX-parameterjustering |
|
•
|
DPulse MIG: Finjustering av sveisespenning |
|
•
|
MMA: Justering av dynamikk. |
|
Med Wise-funksjoner, Wise-prosesser eller MAX-prosesser slått på, kan kontrollrattets funksjoner i Hjem-visningen og under sveising, avvike fra ovenstående. Se Tilleggsveiledning til funksjoner og egenskaper for mer informasjon om disse funksjonene og prosessene. |
