Installasjon

Utstyret må ikke kobles til strømnettet før installasjonen er fullført.
Ikke modifiser sveiseutstyret på noen måte, unntatt endringer og justeringer som omtales i produsentens anvisninger.
Utstyret må ikke flyttes eller henges mekanisk (for eksempel med en kran) etter håndtaket på strømkilde- eller trådmaterenheten. Håndtakene er kun for manuell flytting.

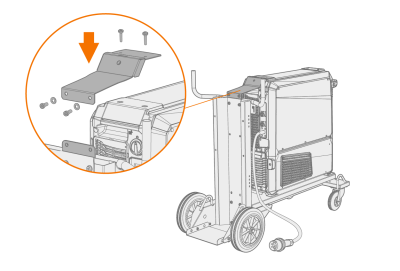

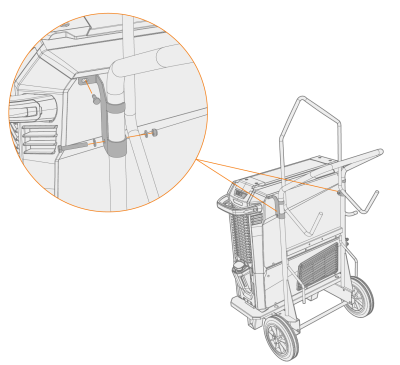

Når utstyret installeres komplett, stablet som et tårn – med væskekjøler nederst, strømkilde i midten og trådmater på øverst – må utstyret alltid installeres og sikres på en Kemppi-vogn som er kompatibel med X5 FastMig, eller på annen sikker måte med adekvat støtte på arbeidsplassen.

Når utstyret installeres komplett, stablet som et tårn med bruk av den doble trådmatersvingplaten eller motvektsarmen, må den bredeste støtteplaten for fronthjulene som følger med utstyret, alltid brukes. Dette gjelder for 4-hjulsvognen.
Sett apparatet på et horisontalt, stabilt og rent underlag. Beskytt sveisemaskinen mot regn og direkte solskinn. Kontroller at det er nok plass for sirkulasjon av kjøleluft i rundt apparatet

Før installasjon

• Husk å gjøre deg kjent med og følge lokale og nasjonale krav angående installasjon og bruk av høyspenningsenheter.
• Kontroller pakkens innhold og påse at delene ikke er skadet.
• Les kravene for type primærkabel og sikringer før du installerer strømkilden på stedet.

Fordelingsnett

Dette klasse A-utstyret er ikke ment for bruk i boligområder, der den elektriske kraften leveres av det offentlige lavspenningsnettet. På slike steder kan det være vanskelig å sikre elektromagnetisk kompatibilitet på grunn av både ledet og utstrålt radiofrekvent forstyrrelse.

Forutsatt at kortslutningseffekten til offentlig lavspenningssystem ved punktet for felles kobling er høyere enn nevnt i tabellen nedenfor (*), er utstyret i samsvar med IEC 61000-3-11:2017 og IEC 61000-3-12:2011 og kan kobles til offentlige lavspentanlegg. Installatøren eller brukeren av utstyret har ansvar for, om nødvendig etter samråd med fordelingsnettoperatøren, å sikre at impedansen i systemet overholder begrensningene.
Utstyr *
X5-strømkilde 400 A: 5,8 MVA
X5-strømkilde 500 A: 6,4 MVA
X5-pulsstrømkilde 400 A: 6,3 MVA
X5-pulsstrømkilde 500 A: 6,7 MVA
