X5 Power Source 400 og 500
Denne delen beskriver strukturen til X5 Power Source 400- og X5 Power Source 500-modeller.
Front:
|
2.
|
Bærehåndtak (ikke beregnet på løfting med kran) |
|
3.
|
Låsegrensesnitt foran (for låsing oppå kjøleenheten eller på vognen) |
*Indikatorpanel
|
1.
|
Indikator for spenningsreduksjonsenhet (VRD = Voltage Reduction Device). |
>> LED-lampen lyser grønt når VRD er påslått og tomgangsspenningen er under 35 V.
>> LED-lampen blinker rødt når VRD er påslått og tomgangsspenningen er over 35 V.
>> LED-lampen er av når VRD er avslått eller under sveising.
>> LED-lampen blinker grønt når strømsparemodus for MMA eller kullbuemeisling er på (strømsparemodus anvendes automatisk etter tomgang i 15 minutter).
|
VRD fungerer bare når MMA- og Kullbuemeisling- er aktivert. |
|
2.
|
Indikator for høy temperatur (overoppheting) |
>> LED-lampen lyser gult når apparatet er overopphetet.
|
Hvis strømkilden blir overopphetet, slår en termisk bryter apparatet av og tillater ikke bruk før det er avkjølt. |
>> LED-lampen lyser grønt når apparatet er på.
|
4.
|
Advarsel for kjølevæsketemperatur |
>> LED-lampen lyser gult når kjøleren er overopphetet.
|
|
Hvis kjølevæsken blir overopphetet, slår en termisk bryter sveisesystemet av og tillater ikke bruk før kjølevæsken er avkjølt. |
|
5.
|
Advarsel for kjølevæskesirkulasjon |
>> LED-lampen lyser grønt når kjølevæskesirkulasjonen fungerer normalt.
>> LED-lampen lyser rødt når det er et problem med kjølevæskesirkulasjonen.
|
|
Hvis kjølevæskesirkulasjonen hindres, slår en termisk bryter sveisesystemet av. Kontroller og rett feilen før du bruker sveiseutstyret igjen.
|

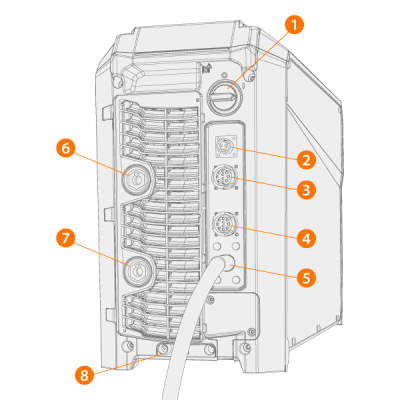

Bakside:
|
2.
|
Kontakt til spenningsfølerkabel (bare Pulse+-strømkilder) |
|
3.
|
Kontakt for kontrollkabel |
|
4.
|
Kontakt for kontrollkabel |
|
6.
|
Kobling for sveisestrømkabel, pluss (+)-kontakt |
|
7.
|
Kobling for jordkabel, negativ (−)-kontakt |
>> For låsing oppå kjøleenheten eller på vognen.
