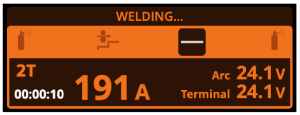

Pannello di controllo AP/APC: Schermata Home
La schermata Home del pannello di controllo di X5 Wire Feeder 300 AP/APC è anche la schermata principale della saldatura.
|
1.
|
Informazioni sul canale di memoria |
|
2.
|
Parametri e funzioni di saldatura applicati |
|
3.
|
Velocità di avanzamento del filo (MIG) o corrente (TIG, MMA, scriccatura) |
|
4.
|
Procedimento di saldatura attivo |
|
5.
|
Impostazioni del dispositivo applicate (ad es. comando a distanza o subtraino) |
>> Con il procedimento 1-MIG viene visualizzata la regolazione di precisione della tensione
>> Con il procedimento Wise/MAX viene visualizzata una corrispondente regolazione del parametro Wise/MAX.
|
7.
|
Funzione configurabile per il pulsante della manopola di controllo destra |
>> Per definire una scelta rapida, tenere premuto il pulsante della manopola di controllo destra per 3 secondi e selezionare la funzione di scelta rapida dall'elenco delle opzioni disponibili.
>> Una volta definita, la scelta rapida può essere utilizzata premendo brevemente il pulsante della manopola di controllo destra nella schermata Home.
|
9.
|
Modalità di funzionamento attiva. |
Funzioni della manopola nella schermata Home
Manopola sinistra:
|
•
|
MIG manuale: regolazione della velocità di avanzamento del filo |
|
•
|
1-MIG: regolazione della velocità di avanzamento del filo |
|
•
|
MIG a impulsi: regolazione della velocità di avanzamento del filo |
|
•
|
MIG DPulse: regolazione della velocità di avanzamento del filo e passaggio tra i livelli pulsati con il pulsante della manopola di controllo |
|
•
|
TIG/MMA: regolazione della corrente di saldatura |
|
•
|
Scriccatura: regolazione della corrente. |
Manopola destra:
|
•
|
MIG manuale: regolazione della tensione di saldatura |
|
•
|
1-MIG: regolazione di precisione della tensione di saldatura o regolazione dei parametri Wise/MAX |
|
•
|
MIG pulsato: Regolazione di precisione della tensione di saldatura o regolazione dei parametri Wise/MAX |
|
•
|
MIG DPulse: regolazione di precisione della tensione di saldatura |
|
•
|
MMA: regolazione della dinamica. |
|
Con le funzioni e i processi Wise o i procedimenti MAX attivati, le funzioni della manopola di controllo nella schermata Home e durante la saldatura possono differire rispetto a quanto riportato in precedenza. Per ulteriori informazioni su questi procedimenti e funzioni, vedere Guida aggiuntiva alle funzioni e alle caratteristiche. |
