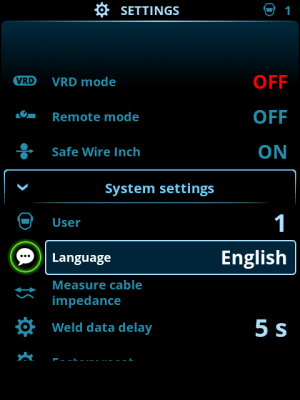

Pannello di controllo di Auto: Impostazioni
Modifica delle impostazioni
| 1. | Ruotare la manopola destra per evidenziare il parametro di impostazione desiderato. |
| 2. | Premere la manopola destra per selezionare il parametro delle impostazioni da regolare. |
| 3. | Ruotare la manopola destra per selezionare il valore delle impostazioni. |
>> A seconda del parametro di regolazione da modificare, vedere anche la tabella delle impostazioni sottostante per maggiori dettagli.
| 4. | Confermare il nuovo valore o la nuova selezione e chiudere la schermata di regolazione premendo la manopola destra. |
Utenti
Le impostazioni di sistema possono essere personalizzate per un massimo di 10 utenti. Oltre alle impostazioni di sistema, i canali di memoria sono specifici per ogni utente. Ogni utente può avere fino a 100 canali MIG, 10 canali TIG, 10 canali MMA e 10 canali di scriccatura. I canali di memoria e le impostazioni di sistema vengono salvati automaticamente per l’utente registrato.
Impostazioni
| Parametro | Valore del parametro | Descrizione |
|---|---|---|
| Utente | Utente attuale | Nel sistema c’è sempre un utente connesso. Quando un nuovo utente effettua il login, l’utente precedente viene automaticamente disconnesso. In caso di installazione di un trainafilo misto doppio (Manuale+Auto), l'utente 1 viene applicato automaticamente e il cambio utente viene disabilitato. |
| Modalità di funzionamento | MIG/TIG/MMA/Scriccatura | |
| Comando a distanza | OFF/Comando a distanza/Torcia Impostazione predefinita = OFF |
Se il comando a distanza non è collegato, questa selezione non è disponibile. |
| Modalità a distanza (con controllo remoto a 1 manopola) |
Velocità di avanzamento del filo o corrente/canale | Questa opzione determina che cosa viene modificato con il comando a distanza, il parametro di saldatura o il canale di memoria (canali disponibili: 1...5). I parametri regolati sono specifici del procedimento. Se il comando a distanza non è collegato e la modalità remota non è selezionata, questa selezione non è disponibile. Nota (controllo remoto a 2 manopole): quando la modalità remota è impostata su "Canale", è in uso solo la manopola di controllo sinistra del comando a distanza. |
| Modalità a distanza (con controllo remoto a 2 manopola) |
Parametri di saldatura/Canale | |
| Unità di raffreddamento ad acqua | OFF/Auto/ON Impostazione predefinita = Auto |
Quando si seleziona ON, il refrigerante va in modalità circolazione continua; quando si seleziona Auto, il refrigerante viene fatto circolare solo durante la saldatura. |
| Ritrazione filo | OFF/ON | Si tratta di una funzione di ritrazione automatica del filo. Quando l’arco si spegne, il filo viene ritratto per una maggiore sicurezza. L’utente può modificare le impostazioni del ritardo di ritrazione del filo e della lunghezza. Nota: la funzione di ritrazione filo è disabilitata se è collegato un subtraino. |
| - Ritardo ritrazione | 2...10 s, incremento 1 Predefinito = 5 s |
|
| - Lunghezza ritrazione | 1...10 cm, incremento 1 Predefinito = 2 cm |
|
| Tipo di subtraino (solo in modalità MIG e con X5 Wire Feeder 300) |
Modello subtraino/OFF Impostazione predefinita = OFF |
Se è collegato un trainafilo secondario compatibile, selezionare il trainafilo secondario dall’elenco. Subtraini compatibili: SuperSnake GTX/GT02S (10 m, 15 m, 20 m, 25 m), Binzel PP401D, Binzel PP36D. Nota: Con i modelli SuperSnake GT02S è supportata solo la sincronizzazione del motore. |
| Durata dati di saldatura | 0...30 s, incremento 1 0 = OFF Predefinito = 5 s |
Questo parametro specifica se e per quanto tempo viene visualizzato il riepilogo dei dati di saldatura dopo ogni saldatura. |
| Medie dei dati di saldatura | Senza rampe / Intera saldatura Predefinito = Senza rampe |
Questa funzione consente all’utente di modificare le modalità di calcolo delle medie dei dati di saldatura: con o senza le fasi di rampa all’inizio e alla fine della saldatura. Questa impostazione influisce sul calcolo delle medie per i parametri seguenti: tensione di saldatura (tensione dei morsetti e dell’arco), corrente di saldatura, potenza di saldatura e velocità di avanzamento del filo. |
| Data | Data attuale | |
| Orario | Ora attuale | |
| Lingua | Lingue disponibili | |
| Ripristino valori di fabbrica | Reimposta/Annulla Predefinito = Annulla |
|
| Avanzamento filo in sicurezza (solo con MIG) |
OFF/ON | Quando l’opzione è impostata su ON, e l’arco non si accende, il filo di apporto viene alimentato a 5 cm. Quando è su OFF, il filo di apporto viene alimentato a 5 m. |
| Taratura cavo (solo con MIG) |
Avvia/Annulla | Vengono inoltre indicate la data, l’ora e le informazioni della taratura precedente. Per la taratura del cavo vedere Taratura del cavo di saldatura. |
| VRD (solo con MMA e scriccatura) |
OFF/12 V/24 V Impostazione predefinita = OFF |
Il dispositivo di riduzione della tensione (VRD) riduce la tensione a vuoto mantenendola al di sotto di un certo valore. |
