Installazione e sostituzione dei tubi guidafilo
Il meccanismo di avanzamento del filo comprende tre tubi guidafilo. Quando il diametro del filo di apporto aumenta e quando si cambia il materiale è necessario sostituire i guidafilo.
|
Quando si sostituisce il guidafilo di uscita, la torcia di saldatura deve essere scollegata. |
Selezionare i nuovi tubi guidafilo secondo le tabelle disponibili qui: Materiali di consumo del trainafilo.
Per sostituire i tubi guidafilo:
|
1.
|
Rilasciare i bracci di pressione e rimuovere dal sistema il filo di apporto. |
|
2.
|

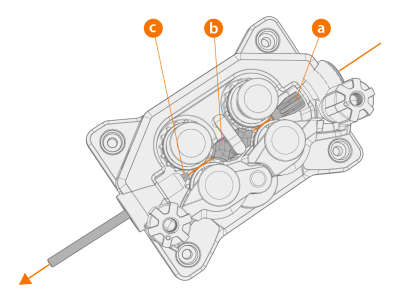

Estrarre il guidafilo di ingresso (a) e al suo posto inserirne uno nuovo. |
|
3.
|

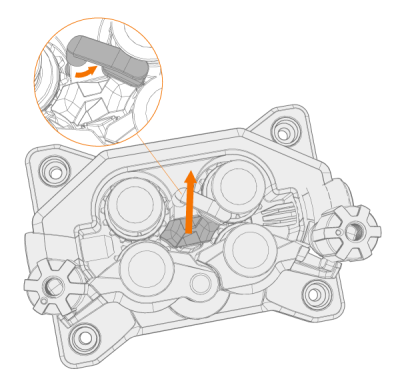

Per effettuare la sostituzione, ruotare lateralmente il fermo di blocco per liberare il guidafilo centrale (b). |
|
4.
|
Inserire un nuovo guidafilo centrale nella fessura e spingerlo nella posizione corretta. Assicurarsi che la freccia indichi la direzione di scorrimento del filo. |
|
5.
|
Ruotare nuovamente il fermo di blocco per fissare il guidafilo centrale. |
|
6.
|
Sostituire il guidafilo di uscita (c) spingendo il vecchio guidafilo in una delle due direzioni. |
