Installazione

Non collegare l’attrezzatura alla rete elettrica prima di aver completato l’installazione.
Non apportare alcuna modifica alle attrezzature di saldatura, eccetto per le modifiche e regolazioni indicate nelle istruzioni del costruttore.
Non tentare di spostare o appendere l’attrezzatura meccanicamente (ad es. con un paranco) dalla maniglia del generatore di saldatura o dell’unità trainafilo. Le maniglie servono esclusivamente per lo spostamento manuale.

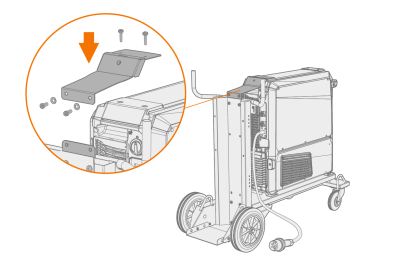

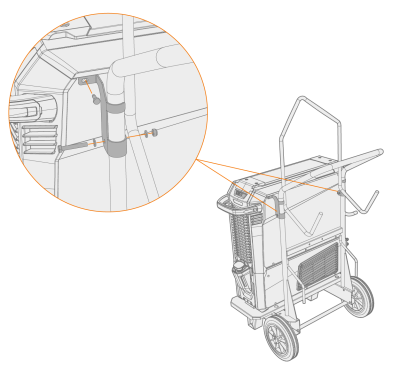

Quando si installa l’intero set di attrezzature in una configurazione a torre (un’unità di raffreddamento ad acqua in basso, un generatore al centro e un trainafilo in alto) installare e fissare sempre l’attrezzatura su un carrello Kemppi compatibile con X5 FastMig oppure fissare l’attrezzatura a un altro supporto adeguato in loco.

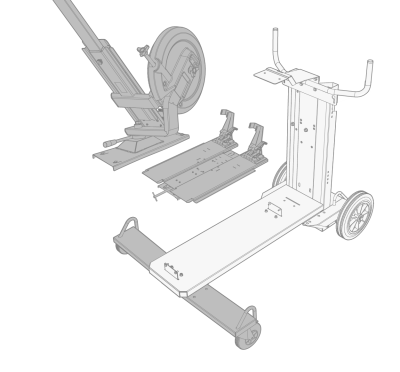

Quando si installa l’intero set di attrezzature in una configurazione a torre e si utilizza la piastra di rotazione per trainafilo doppio o il braccio contrappeso, utilizzare sempre la piastra di supporto del rullo anteriore più ampia, fornita con l’attrezzatura. Questa indicazione è valida per il carrello a 4 ruote.
Collocare la saldatrice su una base orizzontale, stabile e pulita. Proteggere la saldatrice dalla pioggia e dalla luce solare diretta. Verificare che sia disponibile uno spazio sufficiente per la circolazione dell’aria di raffreddamento nei pressi della saldatrice.

Prima dell’installazione

• Assicurarsi di conoscere e seguire i requisiti locali e nazionali relativi all’installazione e all’uso di unità ad alta tensione.
• Controllare i contenuti delle confezioni e verificare che non vi siano parti danneggiate.
• Prima di installare il generatore di saldatura nel sito, vedere i seguenti requisiti relativi al tipo di cavo di alimentazione di rete e ai valori nominali dei fusibili.

Rete di distribuzione

Questa attrezzatura di classe A non è destinata all’uso in ambienti abitativi nei quali l’energia elettrica provenga dal sistema di alimentazione pubblica a bassa tensione. Si possono verificare difficoltà nell’assicurare la compatibilità elettromagnetica in questi luoghi, a causa di disturbi a radiofrequenza sia condotti che irradiati.

A condizione che la potenza di cortocircuito del sistema pubblico a bassa tensione nel punto di accoppiamento comune sia superiore a quella indicata nella tabella seguente (*), l'attrezzatura è conforme a IEC 61000-3-11:2017 e IEC 61000-3-12:2011 e può essere collegata agli impianti pubblici a bassa tensione. L’installatore o l’utilizzatore dell’attrezzatura sono responsabili di garantire, se necessario dietro consultazione con il gestore della rete di distribuzione, che l’impedenza dell’impianto sia conforme ai limiti di impedenza.
Attrezzatura *
X5 Power Source 400A: 5,8 MVA
X5 Power Source 500A: 6,4 MVA
X5 pulse power source 400A: 6,3 MVA
X5 pulse power source 500A: 6,7 MVA
