Unità di raffreddamento X5 (opzionale)

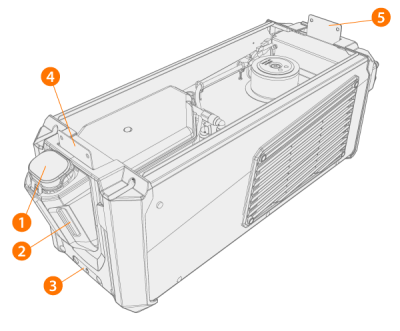

Parte anteriore:

1.

Tappo serbatoio dell’unità di raffreddamento

2.

Indicatore di livello del liquido refrigerante

3.

Interfaccia di blocco anteriore (per bloccare l’unità sul carrello)

4.

Interfaccia di blocco anteriore (per bloccare l’unità al generatore)

5.

Interfaccia di blocco posteriore (per bloccare l’unità al generatore)

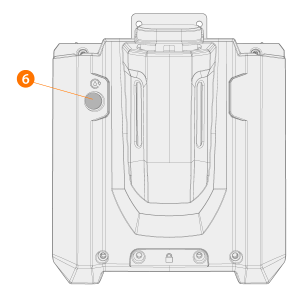

6.

Pulsante di circolazione del liquido refrigerante

>>  Tenendo premuto il pulsante si attiva la pompa e il liquido refrigerante circola in tutto il sistema. Una volta rilasciata, la pompa si ferma.

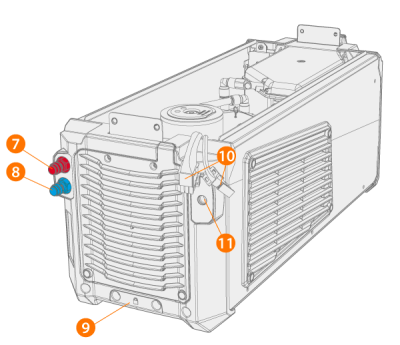

Lato posteriore:

7.

Connettore di ingresso/uscita del refrigerante (con codice colore)

8.

Connettore di ingresso/uscita del refrigerante (con codice colore)

9.

Interfaccia di blocco posteriore (per bloccare l’unità sul carrello)

10.

Connettori tra l’unità di raffreddamento e il generatore

11.

Supporto per pressacavo aggiuntivo.
