Installation
|
Ne pas connecter l'équipement de soudage au secteur avant la fin de l'installation. |
|
Veiller à ne modifier l'équipement de soudage en aucune manière, à l'exception des modifications et réglages abordés dans les instructions du fabricant. |
|
|
Ne pas déplacer ou suspendre mécaniquement l'équipement (avec un palan, par exemple) à la poignée de la source de puissance ou du dévidoir. Ces poignées sont destinées au déplacement manuel uniquement. |
|
|

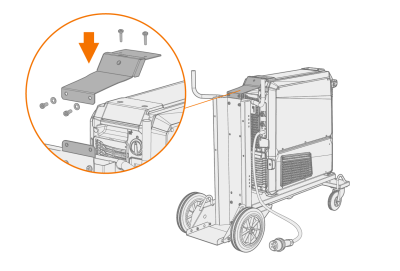

Pour installer l'ensemble des équipements en empilement (refroidisseur à eau en bas, source de puissance au milieu et dévidoir en haut), il est important de toujours installer et fixer l'équipement sur un chariot Kemppi compatible avec le X5 FastMig, ou tout du moins de le fixer à un autre support adéquat sur place.
|
|
|

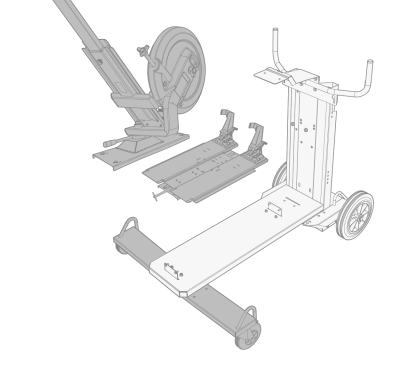

En cas d'installation de l'ensemble complet en empilement avec le plateau rotatif du dévidoir double ou le bras d'équilibrage, toujours utiliser la platine avant large de support des galets (fournie avec l'équipement). Cette précaution s'applique au chariot à 4 roues.
|
|
Poser l'appareil sur une surface stable, propre et horizontale. Protéger l'équipement de la pluie et de l’exposition directe au soleil. Vérifier que l’espace est suffisant autour de l’appareil pour lui assurer une bonne ventilation. |
Avant l'installation
|
•
|
Veiller à respecter toutes les réglementations locales et nationales sur l'installation et l'utilisation d'appareils à haute tension. |
|
•
|
Vérifier le contenu des emballages et s'assurer que les pièces ne sont pas endommagées. |
|
•
|
Avant d’installer la source d’alimentation sur site, vérifier les conditions requises en matière de câble d’alimentation et de calibre des fusibles. |
Réseau d’alimentation électrique
|
Ce matériel de classe A n'est pas prévu pour être utilisé dans un emplacement résidentiel où l'alimentation électrique provient du réseau d'alimentation public basse tension. Il peut être difficile de garantir la compatibilité électromagnétique dans ces emplacements, en raison de perturbations radioélectriques conduites et rayonnées. |
|
Cet équipement est conforme aux normes CEI 61000-3-11:2017 et CEI 61000-3-12:2011 et peut être connecté aux systèmes publics à basse tension, sous réserve que leur charge de court-circuit au point de distribution commun soit supérieur à la valeur indiquée dans le tableau ci-dessous (*). Il appartient à l’installateur ou à l’utilisateur de l’équipement de vérifier que l'impédance de celui-ci est conforme aux restrictions, si nécessaire en consultant l’opérateur du réseau de distribution.
|
| Source de puissance X5 400A : |
5,8 MVA |
| Source de puissance X5 500A : |
6,4 MVA |
| Poste à souder X5 Pulse 400 A : |
6,3 MVA |
| Poste à souder X5 Pulse 500 A : |
6,7 MVA |
