X5 Power Source 400 et 500
Cette section décrit la structure des modèles de postes à souder X5 Power Source 400 et X5 Power Source 500.

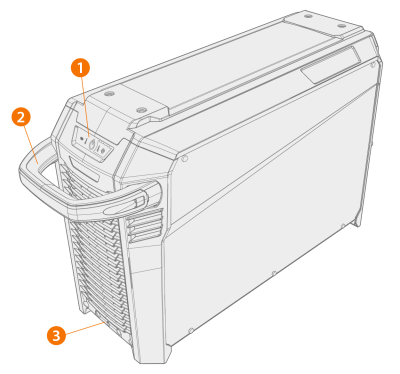

Face avant :
|
2.
|
Poignée de transport (non destinée au levage mécanique) |
|
3.
|
Interface de verrouillage avant (pour verrouillage sur le refroidisseur ou le chariot) |

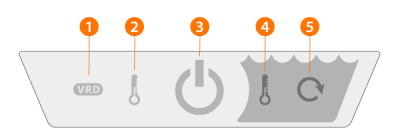

* Panneau d'affichage
|
1.
|
Indicateur du dispositif de réduction de tension (VRD) |
>> Ce témoin est vert lorsque le VRD est activé et que la tension à vide est inférieure à 35 V.
>> Il clignote en rouge lorsque le VRD est activé et que la tension à vide est supérieure à 35 V.
>> Le témoin est éteint lorsque le VRD est désactivé ou pendant le soudage.
>> La diode clignote en vert lorsque le mode d'économie d'énergie en MMA ou gougeage est activé (le mode d'économie d'énergie est automatiquement activé après 15 minutes de marche à vide).
|
La fonction VRD est utilisée uniquement dans les modes MMA et Gougeage. |
|
2.
|
Indicateur de température élevée (surchauffe) |
>> Ce témoin est jaune lorsque l'appareil est en surchauffe.
|
Si le poste à souder est en surchauffe, un interrupteur thermique met l'appareil hors tension et empêche de l'utiliser tant qu'il n'est pas suffisamment refroidi. |
|
3.
|
Voyant d'alimentation secteur (ON/OFF) |
>> Ce témoin est vert lorsque l'appareil est allumé.
|
4.
|
Avertissement de température de liquide de refroidissement |
>> Ce témoin est jaune lorsque le liquide de refroidissement est trop chaud.
|
|
Si le liquide de refroidissement est trop chaud, un interrupteur thermique met l'appareil hors tension et empêche de l'utiliser tant que le liquide de refroidissement n'est pas suffisamment refroidi. |
|
5.
|
Avertissement de circulation du liquide de refroidissement |
>> Ce témoin est vert lorsque le liquide de refroidissement circule normalement.
>> Il devient rouge en cas de problème de circulation du liquide de refroidissement.
|
|
En cas d'obstruction de la circulation du liquide de refroidissement, un interrupteur thermique met l'appareil hors tension. Il est nécessaire de corriger l'erreur avant d'utiliser à nouveau le poste à souder.
|

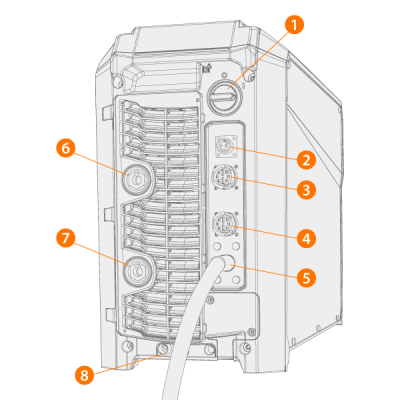

Face arrière :
|
1.
|
Interrupteur de mise sous/hors tension |
|
2.
|
Connecteur du câble détecteur de tension (postes à souder Pulse+ uniquement) |
|
3.
|
Connecteur du câble de commande |
|
4.
|
Connecteur du câble de commande |
|
6.
|
Connecteur du câble du courant de soudage (positif, +) |
|
7.
|
Connecteur du câble de masse (négatif, –) |
|
8.
|
Interface de verrouillage arrière |
>> Pour verrouillage sur le dessus du refroidisseur ou sur le chariot.
