Unité de refroidissement X5 (en option)

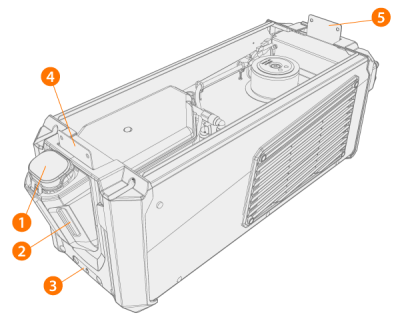

Face avant :

1.

Bouchon du réservoir de liquide de refroidissement

2.

Indicateur de niveau du liquide de refroidissement

3.

Interface de verrouillage avant (pour verrouillage sur le chariot)

4.

Interface de verrouillage avant (pour verrouillage sur la source de puissance)

5.

Interface de verrouillage arrière (pour verrouillage sur la source de puissance)

6.

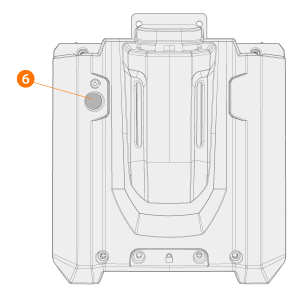

Bouton de circulation du liquide de refroidissement

>>  Maintenir le bouton enfoncé pour activer la pompe et faire circuler le liquide de refroidissement dans tout le système. La pompe s'arrête lorsque ce bouton est relâché.

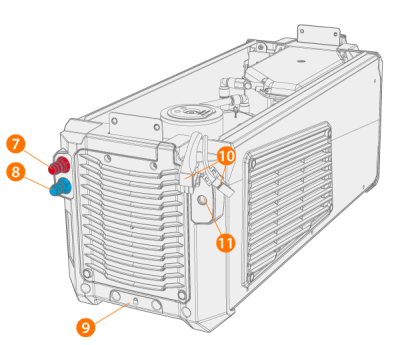

Face arrière :

7.

Connecteurs d'entrée et de sortie du liquide de refroidissement (avec codage couleur)

8.

Connecteurs d'entrée et de sortie du liquide de refroidissement (avec codage couleur)

9.

Interface de verrouillage arrière (pour verrouillage sur le chariot)

10.

Connecteurs refroidisseur-source de puissance

11.

Support de décharge de traction supplémentaire.
