Généralités

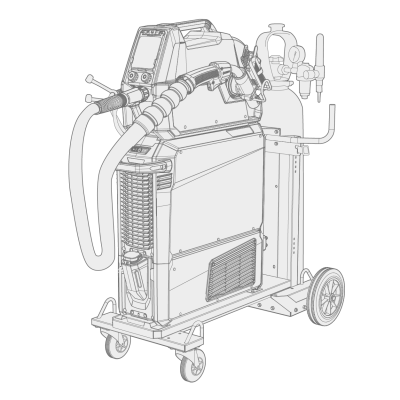

Ces instructions décrivent l'utilisation de l'équipement X5 FastMig de Kemppi. X5 FastMig se compose de postes à souder polyvalents, de dévidoirs et d'unités de refroidissement (en option) conçus pour une utilisation professionnelle exigeante en soudage MIG/MAG.
La gamme d'équipements X5 FastMig comprend des capacités de contrôle automatique 1-MIG avec X5 Wire Feeder 300 AP/APC et X5 Wire Feeder HD300 AP/APC. Le procédé 1-MIG est accompagné de programmes de soudage et de fonctionnalités logicielles avancées ainsi que des procédés Wise et MAX en option. Par défaut, les packs de travail de programme de soudage de base sont inclus avec l'équipement automatique 1-MIG et activé par impulsions.
Les modèles de dévidoirs APC disposent également de fonctionnalités de connectivité sans fil intégrées permettant l'utilisation de Descriptif de Mode Opératoire de Soudage numérique (DMOS numérique) et de WeldEye ArcVision en option.
Le poste X5 FastMig est conçu pour être utilisé avec les torches de soudage MIG Kemppi Flexlite GX.
X5 FastMig peut également être utilisé pour le soudage MMA, le gougeage et le soudage TIG. Noter que le soudage TIG nécessite l'utilisation de torches TIG Flexlite TX spéciales.
Configurations système
X5 FastMig permet différentes configurations système pour différentes utilisations. Toutes les combinaisons de modèles de poste à souder X5 et de dévidoir sont possibles et permettent le soudage, mais pour profiter de toutes les fonctionnalités de chaque option de configuration système, les directives de configuration présentées dans le tableau ci-dessous doivent être suivies.
Tableau. Configuration minimale X5 FastMig requise pour chaque système (Manuel/Auto/Pulsé) :
| X5 FastMig Manuel (1 | X5 FastMig Auto (2 | X5 FastMig Pulse (3 | |
|---|---|---|---|
| Dévidoir : | X5 Wire feeder 200 Manuel | X5 Wire Feeder 300 AP | X5 Wire Feeder 300 AP |
| X5 Wire feeder 300 Manuel | X5 Wire Feeder 300 APC | X5 Wire Feeder 300 APC | |
| X5 Wire Feeder HD300 M | X5 Wire Feeder HD300 AP | X5 Wire Feeder HD300 AP | |
| X5 Wire Feeder HD300 APC | X5 Wire Feeder HD300 APC | ||
| Source d'alimentation : | X5 Power Source 400 | X5 Power Source 400 | X5 Power Source 400 Pulse |
| X5 Power Source 500 | X5 Power Source 500 | X5 Power Source 400 Pulse+ | |
| X5 Power Source 400 MV | X5 Power Source 400 MV | X5 Power Source 500 Pulse | |
| X5 Power Source 500 Pulse+ | |||
| X5 Power Source 400 MV Pulse+ |
1) L'équipement X5 FastMig Manuel est destiné au soudage avec des commandes manuelles.
2) L'équipement X5 FastMig Auto permet également le soudage automatique 1-MIG avec des procédés de soudage supplémentaires en option.
3) L'équipement X5 FastMig Pulsé permet également le soudage automatique 1-MIG et pulsé avec des procédés de soudage supplémentaires en option.
Pour plus d'informations sur les appareils X5 FastMig individuels, voir le chapitre Description de l'équipement.
Remarques importantes
Lire les instructions attentivement.
Les points qui requièrent une attention particulière afin de limiter les risques de dommages et de blessures corporelles sont signalés par ces symboles. Prière de lire attentivement ces instructions et de les respecter scrupuleusement.
|
Remarque : Information utile à l'utilisateur. |
|
Attention : Description d'une situation susceptible de provoquer des dommages à l'équipement ou au système. |
|
Avertissement : Description d'une situation potentiellement dangereuse, susceptible de provoquer des dommages corporels ou des blessures mortelles. |
|
Clause de non-responsabilité Malgré tous nos efforts pour garantir l’exactitude et l’exhaustivité des informations contenues dans ce manuel, nous déclinons toute responsabilité quant aux erreurs ou omissions éventuelles. Kemppi se réserve le droit de modifier, à tout moment et sans préavis, les caractéristiques du produit décrit ici. Toute copie, transcription, reproduction ou transmission du contenu de ce guide est formellement interdite sans l’autorisation préalable de Kemppi. |
Symboles Kemppi : Userdoc.
Avis généraux : Userdoc.
