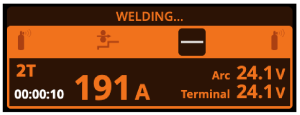

Panel de control AP/APC: Vista Inicio
La vista de inicio del panel de control de X5 Wire Feeder 300 AP/APC también es la vista de soldadura principal.
|
1.
|
Información acerca del canal de memoria |
|
2.
|
Funciones y parámetros de soldadura aplicados |
|
3.
|
Velocidad de alimentación de alambre (MIG) o corriente (TIG, MMA, Resanado) |
|
4.
|
Proceso de soldadura activo |
|
5.
|
Configuración del dispositivo aplicada (p. ej., control remoto o subalimentador) |
>> Con el proceso 1-MIG se muestra el ajuste fino de la tensión
>> Con el proceso Wise/MAX se muestra el ajuste del parámetro Wise/MAX correspondiente.
|
7.
|
Función configurable para el botón de la perilla de control derecha |
>> Para definir un acceso rápido, mantenga presionado el botón de la perilla de control derecha durante 3 segundos y seleccione la función de acceso rápido de la lista de opciones disponibles.
>> Una vez definido, el acceso rápido se usa presionando brevemente el botón de la perilla de control derecha en la vista Inicio.
|
9.
|
Modo de funcionamiento activo. |
Funciones de la perilla de control en la vista Inicio
Perilla de control izquierda:
|
•
|
Manual MIG: Ajuste de la velocidad de alimentación del alambre |
|
•
|
1-MIG: Ajuste de la velocidad de alimentación del alambre |
|
•
|
MIG pulsada: ajuste de la velocidad de alimentación de alambre |
|
•
|
DPulse MIG: ajuste de velocidad de alimentación de alambre y cambio entre niveles de pulso con el botón de la perilla de control |
|
•
|
TIG/MMA: Perilla de ajuste de corriente de soldadura |
|
•
|
Resanado: Ajuste de corriente. |
Perilla de control derecha:
|
•
|
Manual MIG: Ajuste de voltaje de soldadura |
|
•
|
1-MIG: ajuste fino del voltaje de soldadura o ajuste de parámetros Wise/MAX |
|
•
|
MIG pulsada: Ajuste fino del voltaje de soldadura o ajuste de parámetros Wise/MAX |
|
•
|
DPulse MIG: Ajuste fino del voltaje de soldadura |
|
•
|
Ajuste de dinámicas MMA. |
|
Con las funciones Wise, los procesos Wise o MAX activados, las funciones de la perilla de control en la vista Inicio y durante la soldadura pueden ser diferentes de las anteriores. Para obtener más información sobre estas funciones y procesos, consulte Guía adicional para funciones y características. |
