Panel de control automático: Parámetros soldadura

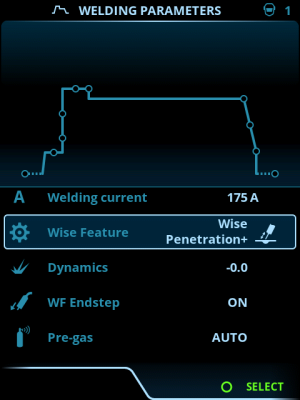

La vista Parámetros de soldadura incluye una curva de inicio y parada para ajustar los parámetros más importantes para una soldadura. La sección inferior de la vista enumera los ajustes disponibles para el proceso de soldadura seleccionado. La selección del proceso de soldadura se basa en el canal de memoria activo y sus configuraciones.
|
Muchos de los parámetros de soldadura son específicos del proceso de soldadura, son visibles y están disponibles para su ajuste. |
Ajuste de los parámetros de soldadura
|
1.
|
Gire la perilla de control derecha para resaltar el parámetro de soldadura deseado. |
|
2.
|
Presione la perilla de control derecha para seleccionar el parámetro de soldadura que desea ajustar. |
|
3.
|
Gire la perilla de control derecha para ajustar el valor del parámetro de soldadura. |
>> Dependiendo del parámetro que se vaya a ajustar, consulte también la tabla de parámetros de soldadura mostrada abajo para obtener más detalles.
|
4.
|
Confirme el nuevo valor/selección y cierre la vista de ajuste presionando la perilla de control derecha. |
Guardar parámetros de soldadura para su uso posterior
Se crea automáticamente un canal de trabajo para los parámetros de soldadura modificados. Para guardar los parámetros de soldadura establecidos en un canal de memoria, realice una de las siguientes acciones:
|
•
|
Opción de canal activo rápido: Mantenga presionado el botón de acceso directo de Canales durante aproximadamente 2 segundos. |
>> Esto guardará la configuración de los parámetros en el canal actualmente activo, reemplazando la configuración de los parámetros anteriores.
|
•
|
Opción de vista de canales: vaya a la vista de canales y guarde la configuración de los parámetros en un nuevo canal. |
>> Consulte Panel de control automático: Canales para obtener más información.
Parámetros de soldadura y descripciones de características
Parámetros de soldadura MIG y 1-MIG
Los parámetros enumerados aquí están disponibles para el ajuste con los procesos MIG y 1-MIG.
| Lógica del gatillo |
2T, 4T |
Las pistolas de soldar pueden tener varios modos alternativos de operación del gatillo (lógicas del disparador). Los más comunes son 2T y 4T. En el modo 2T, usted mantiene presionado el gatillo durante la soldadura. En el modo 4T, usted presiona y suelta el gatillo para iniciar o detener la soldadura. Consulte la sección Funciones de la lógica del disparador para obtener más información. |
| TSI |
AUTO/ON |
Touch Sense Ignition (Encendido sensor táctil) arroja una salpicadura mínima y estabiliza el arco inmediatamente después de la ignición. |
| Corriente posterior |
-30 ... +30 |
La configuración de la corriente posterior afecta la longitud del alambre al final de la soldadura, por ejemplo, para evitar que el alambre se detenga demasiado cerca del baño de fusión. Esto también permite la longitud óptima del alambre para el inicio de la próxima soldadura. |
| Dinámicas |
-10.0 ... +10,0, intervalo de 0,2
Predeterminado = 0 |
Controla el comportamiento del cortocircuito del arco. Cuanto menor sea el valor, más suave será el arco, cuanto mayor sea el valor, más áspero será el arco.
(No disponible con WiseRoot+, MAX Cool y MAX Speed). |
| Modo detención WF |
OFF/ON
Predeterminado = OFF |
La función de modo de detención de alimentación del alambre evita que el alambre de relleno se adhiera a la punta de contacto cuando finaliza la soldadura. |
| Pregas |
0.0 ... 9.9 s, paso 0,1
0,0 = OFF |
Función de soldadura que inicia el flujo de gas de protección antes de que se encienda el arco. Esto garantiza que el metal no entre en contacto con el aire al inicio de la soldadura. El valor del tiempo es programado por el usuario. Se utiliza para todos los metales, pero especialmente para acero inoxidable, aluminio y titanio. |
| Arranque lento |
10 - 90 %, intervalo de 1 |
La función de Partida Lenta establece la velocidad de alimentación del alambre antes que se encienda el arco de soldadura, es decir, antes de que el alambre de relleno entre en contacto con la pieza de trabajo. Cuando el arco se enciende, la velocidad de alimentación del alambre pasa automáticamente a la velocidad normal configurada por el usuario. La función de Partida Lenta está siempre encendida. |
| Relleno de cráteres |
ON/OFF |
Al soldar con una potencia elevada, normalmente se forma un cráter al final de la soldadura. La función de Relleno de Cráteres disminuye la potencia de soldadura y la velocidad de alimentación del alambre al final del trabajo de soldadura, de manera que el cráter puede rellenarse empleando un nivel de potencia inferior. Con el proceso MIG, el usuario preestablece la duración de llenado del cráter, la velocidad de alimentación del alambre y el voltaje.
Cuando la velocidad de alimentación del alambre es menor a 5 m/min, el paso de ajuste es 0,05 y cuando la velocidad de alimentación del alambre es 5 m/min o más, el paso de ajuste es 0,1.
Para el proceso 1-MIG, consulte la tabla de parámetros 1-MIG. |
| - Tiempo de relleno de cráteres |
0.0 ... 10.0 s, paso 0,1
Predeterminado = 1,0 s |
| - Velocidad de alimentación del alambre relleno de cráteres |
0.5 ... 25,0 m/min, intervalo de 0,05 o 0,1
Predeterminado = 5 m/min |
| - Voltaje de relleno de cráteres |
400 A: 8 ... 45 V
500A: 8 ... 50 V
Intervalo de 0,1 V
Predeterminado = 18V |
| Postgas |
0.0 ... 9.9 s, paso 0,1
0,0 = OFF |
Función de soldadura que mantiene el flujo de gas de protección después de que el arco se haya extinguido. Esto asegura que la soldadura en caliente no entre en contacto con el aire después de que se extinga el arco, protegiendo la soldadura y también el electrodo. Usado para todos los metales. Especialmente el acero inoxidable y el titanio requieren tiempos de postgas más prolongados. |
| Velocidad de alimentación del alambre |
0.50 ... 25 m/min, intervalo de 0,05 o 0,1
Predeterminado = 5,00 m/min |
Ajuste de la velocidad de alimentación del alambre. Cuando la velocidad de alimentación del alambre es menor a 5 m/min, el paso de ajuste es 0,05 y cuando la velocidad de alimentación del alambre es 5 m/min o más, el paso de ajuste es 0,1. |
| Velocidad de alimentación del alambre mínima |
Mín./Máx. = 0,5 ... 25 m/min, intervalo de 0,1
Predeterminado = 0,5 m/min |
Límites mínimos y máximos para el ajuste de la velocidad de alimentación del alambre. |
| Velocidad de alimentación del alambre máxima |
Mín./Máx. = 0,5 ... 25 m/min, intervalo de 0,1
Predeterminado = 25 m/min |
| Voltaje min |
Mín./Máx. = según las especificaciones del equipo de soldadura, paso 0.1 |
Límites mínimos y máximos para el ajuste de voltaje de soldadura.
Estos parámetros solo están disponibles para el ajuste en MIG. En 1-MIG el voltaje es definido por el programa de soldadura. |
| Voltaje max |
Mín./Máx. = según las especificaciones del equipo de soldadura, paso 0.1 |
Parámetros de soldadura 1-MIG
Los parámetros enumerados aquí están disponibles en el ajuste con el proceso 1-MIG.
| Rampa de subida de corriente |
ON/OFF |
La rampa de subida de corriente (upslope) es una función de soldadura que determina el tiempo durante el cual la corriente de soldadura aumenta gradualmente hasta el nivel de corriente de soldadura deseado al comienzo de la soldadura. El nivel de inicio de la rampa de subida de corriente y el tiempo son preestablecidos por el usuario. |
| - Nivel de inicio del ascenso |
10 ... 100 %, intervalo de 1
Predeterminado = 50 |
| - Tiempo de ascenso |
0.1 ... 5 s, paso 0,1
Predeterminado = 0.10 |
| Hot start (Partida en caliente) |
ON/OFF |
Función de soldadura que utiliza una mayor o menor velocidad de alimentación del alambre y corriente de soldadura al inicio de la soldadura. Después del tiempo de Hot start, la corriente cambia al nivel de corriente de soldadura normal. Esto facilita el inicio de la soldadura, especialmente con materiales de aluminio. El nivel y el tiempo del Hot start (solo en modo gatillo 2T) son preestablecidos por el usuario. |
| - Nivel de partida en caliente (Hot start level) |
-50 ... +200 %, intervalo de 1
Predeterminado = 40 |
| - Tiempo de partida en caliente (Hot start time) |
0.0 ... 9.9 s, paso 0,1
Predeterminado = 1,2 s |
| Relleno de cráteres |
ON/OFF |
Al soldar con una potencia elevada, normalmente se forma un cráter al final de la soldadura. La función de Relleno de Cráteres disminuye la potencia de soldadura y la velocidad de alimentación del alambre al final del trabajo de soldadura, de manera que el cráter puede rellenarse empleando un nivel de potencia inferior. Con el proceso 1-MIG, el usuario preestablece el nivel inicial de llenado de cráter, la duración y el nivel final. |
| - Nivel inicial de relleno de cráteres |
10 ... 150 %, intervalo de 1
Predeterminado = 100 |
| - Tiempo de relleno de cráteres |
0.0 ... 10.0 s, paso 0,1
Predeterminado = 1,0 s |
| - Nivel final de relleno de cráteres |
10 ... 150 %, intervalo de 1
Predeterminado = 30 |
Corriente
|
10 ... tamaño de máquina A, intervalo de 1
Predeterminado = 50 A |
Ajuste de corriente de soldadura. Solo con WisePenetration+. |
| Ajuste fino |
Ejemplo: -10.0 ... +10,0 V *
Intervalo de 0,1 V
|
Ajuste fino del voltaje de soldadura.
* El rango de voltaje para el ajuste fino está definido por el programa de soldadura activo. |
| Función Wise |
Ninguno, WiseFusion, WisePenetration, WiseSteel |
Tras la selección, se abre una lista de funciones Wise disponibles. |
| Límite mín. de velocidad de alimentación del alambre |
Mín./Máx. = 0,5 ... 25 m/min, intervalo de 0,1
Predeterminado = 0,5 m/min |
Límites mínimos y máximos para el ajuste de la velocidad de alimentación del alambre. |
| Límite máx. de velocidad de alimentación del alambre |
Mín./Máx. = 0,5 ... 25 m/min, intervalo de 0,1
Predeterminado = 25 m/min |
Parámetros de soldadura Pulse/DPulse
Los parámetros enumerados aquí están disponibles para su ajuste además de los parámetros de soldadura MIG y 1-MIG cuando se conecta una fuente de potencia X5 Pulse. DPulse = proceso de doble pulso.
| Corriente pulsada % |
-10 ... +15 %, intervalo de 1 |
El ajuste fino de la corriente pulsada en relación con la corriente con los procesos de soldadura Pulse y DPulse. |
| Ratio de DPulse |
10 ... 90 %, intervalo de 1 |
Esto ajusta el porcentaje de tiempo del doble pulso, es decir, cuánto dura el doble pulso en el primer nivel de pulso. El segundo nivel de pulso se determina en relación con la configuración del primer nivel. |
| Frecuencia de DPulse |
0.4 ... 8,0 Hz, Auto, intervalo de 0,1 |
Esto ajusta la frecuencia de doble pulso. El tiempo que transcurre desde el inicio del primer nivel hasta el final del segundo nivel. |
| Nivel 1 de DPulse: Velocidad de alimentación del alambre |
0.50 ... 25 m/min, intervalo de 0,05 o 0,1 |
Velocidad de alimentación de alambre del primer nivel de doble pulso (y valores mínimos/máximos de la velocidad de alimentación de alambre).
Cuando la velocidad de alimentación del alambre es menor a 5 m/min, el paso de ajuste es 0,05 y cuando la velocidad de alimentación del alambre es 5 m/min o más, el paso de ajuste es 0,1. |
| Nivel 1 de DPulse: Ajuste fino |
-10 ... +10, intervalo de 1 |
Ajuste fino del voltaje de soldadura. |
| Nivel 1 de DPulse: Dinámicas |
-10.0 ... +10,0, intervalo de 0,2
Predeterminado = 0 |
Controla el comportamiento del cortocircuito del arco. Cuanto menor sea el valor, más suave será el arco, cuanto mayor sea el valor, más áspero será el arco. |
| Nivel 2 de DPulse: Velocidad de alimentación del alambre |
0.50 ... 25 m/min, intervalo de 0,05 o 0,1 |
Velocidad de alimentación de alambre del segundo nivel de doble pulso. La velocidad de alimentación de alambre del 2.º nivel de DPulse cambia automáticamente cuando se ajusta la configuración de velocidad de alimentación de alambre del 1.º nivel de DPulse.
Cuando la velocidad de alimentación del alambre es menor a 5 m/min, el paso de ajuste es 0,05 y cuando la velocidad de alimentación del alambre es 5 m/min o más, el paso de ajuste es 0,1. |
| Nivel 2 de DPulse: Ajuste fino |
-10 ... +10, intervalo de 1 |
Ajuste fino del voltaje de soldadura. |
| Nivel 2 de DPulse: Dinámicas |
-10.0 ... +10,0, intervalo de 0,2
Predeterminado = 0 |
Controla el comportamiento del cortocircuito del arco. Cuanto menor sea el valor, más suave será el arco, cuanto mayor sea el valor, más áspero será el arco. |
Parámetros de MAX Speed
Los parámetros enumerados aquí son específicos del proceso MAX Speed.
| Frecuencia de MAX Speed |
100 ... 800 Hz, Auto intervalo de 10
|
Configuración de frecuencia de MAX Speed. |
Parámetros de MAX Position
Los parámetros enumerados aquí son específicos del proceso de MAX Position.
| Frecuencia de MAX Position |
-0.5 ... +0,5 Hz, intervalo de 0,1
Predeterminado = 0 |
Ajuste fino de frecuencia de MAX Position. |
| Corriente pulsada % |
-10 … 15 %, intervalo de 1
Predeterminado = 0 |
Configuración de la corriente pulsada de MAX Position. |
| Espesor de la placa |
3.0 ... 12.0 mm |
Configuración del espesor de la placa de MAX Position. |
Parámetros de soldadura TIG
Los parámetros enumerados aquí están disponibles en el ajuste con el proceso TIG.
| Lógica del gatillo |
2T, 4T |
Las pistolas de soldar pueden tener varios modos alternativos de operación del gatillo (lógicas del disparador). Los más comunes son 2T y 4T. En el modo 2T, usted mantiene presionado el gatillo durante la soldadura. En el modo 4T, usted presiona y suelta el gatillo para iniciar o detener la soldadura. |
| Postgas |
0.0 ... 9.9 s, paso 0,1
0,0 = OFF |
Función de soldadura que mantiene el flujo de gas de protección después de que el arco se haya extinguido. Esto asegura que la soldadura en caliente no entre en contacto con el aire después de que se extinga el arco, protegiendo la soldadura y también el electrodo. Usado para todos los metales. Especialmente el acero inoxidable y el titanio requieren tiempos de postgas más prolongados. |
| Corriente |
10 ... tamaño de máquina A, intervalo de 1
Predeterminado = 50 A |
Ajuste de corriente de soldadura. |
Parámetros de soldadura MMA
Los parámetros enumerados a continuación se pueden ajustar con el procedimiento MMA.
| Dinámicas |
-10.0 ... +10,0, intervalo de 0,2
Predeterminado = 0 |
Controla el comportamiento del cortocircuito del arco. Cuanto menor sea el valor, más suave será el arco, cuanto mayor sea el valor, más áspero será el arco. |
| Nivel de partida en caliente |
-30 ... +30
Predeterminado = 0 |
Función de soldadura que utiliza una mayor o menor velocidad de alimentación del alambre y corriente de soldadura al inicio de la soldadura. Después del tiempo de Hot start, la corriente cambia al nivel de corriente de soldadura normal. Esto facilita el inicio de la soldadura, especialmente con materiales de aluminio. En MMA, el nivel Hot Start es preestablecido por el usuario. |
| Corriente |
10 ... tamaño de máquina A, intervalo de 1
Predeterminado = 50 A |
Ajuste de corriente de soldadura. |
Parámetros de resanado
Los parámetros enumerados aquí están disponibles para el ajuste con el proceso de resanado.
| Corriente |
10 ... tamaño de máquina A, intervalo de 1
Predeterminado = 50 A |
Ajuste de corriente. |
| Nivel de partida en caliente |
-30 ... +30
Predeterminado = 0 |
Función de soldadura que utiliza una mayor o menor velocidad de alimentación del alambre y corriente de soldadura al inicio de la soldadura. |
Para obtener más información sobre las características y funciones de soldadura adicionales, consulte Guía adicional para funciones y características.
