Instalación

No conecte el equipo a la red eléctrica antes de que se complete la instalación.
No modifique los equipos de soldadura de ningún modo, salvo por los cambios y ajustes contemplados en las instrucciones del fabricante.
No intente mover o colgar el equipo mecánicamente (por ejemplo, con un montacargas) desde el mango de la unidad de fuente de potencia o de la unidad del alimentador de alambre. Los mangos son solamente para movimiento manual.

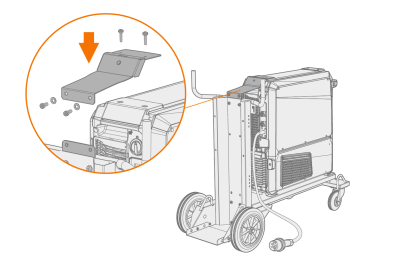

Al instalar el set completo de equipos apilados formando una torre (unidad de refrigeración por líquido en la parte inferior, fuente de potencia en el medio y alimentador de alambre en la parte superior), instale y asegure siempre el equipo en un carro Kemppi compatible con X5 FastMig o bien asegure el equipo con otro soporte adecuado.

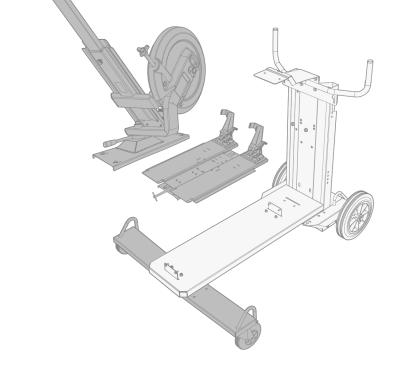

Al instalar el set completo de equipos apilados formando una torre y usar la placa giratoria del alimentador de alambre doble o el brazo de contrapeso, use siempre la placa de soporte de cilindro frontal más ancha despachada con el equipo. Esto se aplica al carro de 4 ruedas.
Coloque la máquina sobre una superficie horizontal, estable y limpia. Proteja la máquina de la lluvia y de la luz directa del sol. Compruebe que haya suficiente espacio para la circulación de aire de refrigeración en las proximidades de la máquina.

Antes de la instalación

• Asegúrese de informarse y seguir las normativas locales y nacionales con respecto a la instalación y el uso de las unidades de alto voltaje.
• Compruebe el contenido de los paquetes y asegúrese de que las piezas no estén dañadas.
• Antes de instalar la fuente de potencia en su sitio, consulte los requisitos para el tipo de cable de alimentación y la capacidad del fusible.

Red de distribución

El equipo de Clase A no está diseñado para su uso en entornos residenciales, donde la energía eléctrica es suministrada por una red pública de baja tensión. Puede haber dificultades para garantizar la compatibilidad electromagnética en esos lugares, debido a perturbaciones de radiofrecuencia conducidas y radiadas.

Siempre que la potencia de cortocircuito del sistema público de baja tensión en el punto de acoplamiento común sea superior a la mencionada en la siguiente tabla (*), el equipo cumple las normas IEC 61000-3-11:2017 e IEC 61000-3-12:2011 y se puede conectar a sistemas públicos de baja tensión. Es responsabilidad del instalador o usuario del equipo asegurar, consultando si es necesario a la empresa de la red de distribución, que la impedancia del sistema cumpla con las restricciones de impedancia.
Equipo *
X5 power source 400A: 5,8 MVA
X5 power source 500A: 6,4 MVA
Fuente de potencia pulsada X5 de 400 A: 6,3 MVA
Fuente de potencia pulsada X5 de 500 A: 6,7 MVA
