X5 Power Source 400 y 500
En esta sección se describe la estructura de los modelos X5 Power Source 400 y X5 Power Source 500.
Parte delantera:
|
2.
|
Mango de transporte (no diseñado para elevación mecánica) |
|
3.
|
Interfaz de bloqueo frontal (bloqueo en la parte superior de la unidad de refrigeración o en el carro) |
* Panel indicador
|
1.
|
Indicador VRD (dispositivo de reducción de voltaje) |
>> El LED es verde cuando el VRD está encendido y el voltaje sin carga está por debajo de los 35 V.
>> El LED parpadea en rojo cuando el VRD está encendido y el voltaje sin carga supera los 35 V.
>> El LED se apaga cuando el VRD está apagado o durante la soldadura.
>> El LED parpadea en verde cuando el modo de ahorro de energía MMA o Resanado está activado (el modo de ahorro de energía se activa automáticamente después de 15 minutos de inactividad).
|
El VRD está en uso solo con los modos de MMA y Resanado. |
|
2.
|
Indicador de temperatura alta (sobrecalentamiento) |
>> El LED se ilumina de amarillo cuando la unidad se está recalentando.
|
Cuando la fuente de potencia se sobrecalienta, el corte térmico apaga la unidad y no permite que el usuario la emplee hasta que se haya enfriado. |
|
3.
|
Indicador potencia on/off |
>> El LED se ilumina de verde cuando la unidad está encendida.
|
4.
|
Alerta sobre la temperatura del refrigerante |
>> El LED se ilumina de amarillo cuando la unidad de refrigeración se está recalentando.
|
|
Cuando el líquido refrigerante se sobrecalienta, el corte térmico apaga el sistema de soldadura y no permite que el usuario lo emplee hasta que se haya enfriado. |
|
5.
|
Alerta sobre la circulación del refrigerante |
>> El LED se ilumina de verde cuando la circulación del refrigerante funciona con normalidad.
>> El LED se ilumina de rojo cuando existe un problema con la circulación del refrigerante.
|
|
Cuando la circulación del líquido refrigerante se obstaculiza, un corte térmico apaga el sistema de soldadura. Compruebe y arregle el problema antes de volver a usar el sistema de soldadura.
|

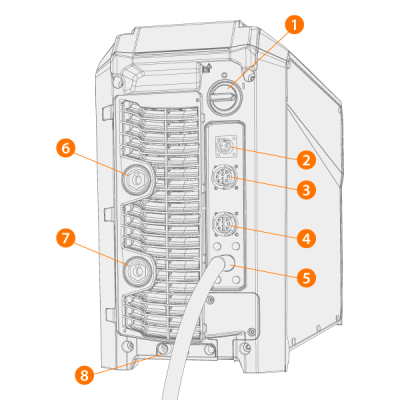

Parte posterior:
|
1.
|
Interruptor de alimentación |
|
2.
|
Conector del cable de sensor de voltaje (solo para las fuentes de potencia Pulse+) |
|
3.
|
Conector del cable de control |
|
4.
|
Conector del cable de control |
|
5.
|
Cable de red eléctrica |
|
6.
|
Conector de cable de corriente de soldadura, conector positivo (+) |
|
7.
|
Conector de cable de retorno a tierra, conector negativo (-) |
|
8.
|
Interfaz de bloqueo trasero |
>> Para bloquear en la parte superior de la unidad de refrigeración o en el carro.
