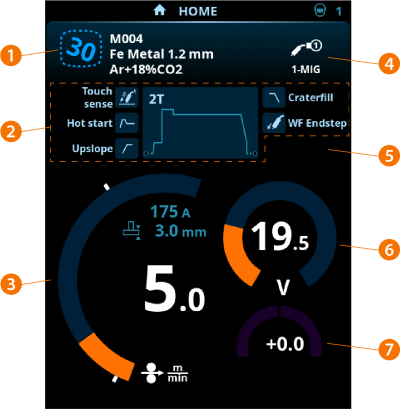

Auto-Bedienpanel: Home-Ansicht
Die Startansicht des X5 Wire Feeder 300 Auto-Bedienpanels ist auch die Hauptansicht für das Schweißen.
|
1.
|
Kanal (und Schweißprogramm, falls verwendet) |
|
2.
|
Angewandte Schweißparameter und -funktionen |
|
5.
|
Verwendete Geräteeinstellungen |
|
7.
|
Feineinstellung der Schweißspannung |
>> Bei Wise-Programmfunktionen wird eine entsprechende Wise-Parametereinstellung angezeigt.
Funktionen des Steuerknopfes in der Home-Ansicht
Linker Bedienknopf:
|
•
|
Im MIG-Modus: Einstellung der Vorschubgeschwindigkeit |
|
•
|
Auswahl des 1-MIG-Modus: Einstellung der Vorschubgeschwindigkeit |
|
•
|
Im Modus WIG/E-HAND: Schweißstromeinstellung |
|
•
|
Im Fugenhobel-Modus: Stromeinstellung. |
Rechter Bedienknopf:
|
•
|
Im MIG-Modus: Schweißstromeinstellung |
|
•
|
Im 1-MIG Modus: Feineinstellung der Schweißspannung (die Schweißspannung wird durch das aktive Schweißprogramm definiert) |
|
•
|
Im 1-MIG-Modus mit Wise-Funktion: Wise-Parametereinstellung (die Schweißspannung wird durch das aktive Schweißprogramm definiert) |
|
•
|
Im E-Hand-Modus: Anpassung der Dynamik |
