X5 Power Source 400 und 500

Dieser Abschnitt beschreibt den Aufbau der Modelle X5 Power Source 400 und X5 Power Source 500.

Vorderseite:

1. Anzeigefeld *
2. Transportgriff (nicht für mechanisches Heben vorgesehen)
3. Frontseitige Verriegelungsschnittstelle (Verriegelung oben auf dem Kühlgerät oder auf dem Wagen)

* Anzeigefeld

1. VRD (Leerlaufspannungsreduzierung) Anzeige

>>  Die LED leuchtet grün, wenn die VRD-Funktion eingeschaltet ist und die Leerlaufspannung weniger als 35 V beträgt.

>>  Die LED blinkt rot, wenn die VRD-Funktion eingeschaltet ist und die Leerlaufspannung mehr als 35 V beträgt.

>>  Die LED ist bei abgeschalteter VRD-Funktion oder während des Schweißens aus.

>>  Die LED blinkt grün, wenn der E-Hand- oder Fugenhobeln-Stromsparmodus eingeschaltet ist (der Stromsparmodus wird automatisch nach 15 Minuten Leerlauf aktiviert).

Die VRD-Funktion wird nur mit E-Hand und Fugenhobeln verwendet.
2. Hochtemperaturanzeige (Überhitzung)

>>  Die LED leuchtet gelb, wenn sich das Gerät überhitzt.

Wenn die Stromquelle überhitzt, wird das Gerät über eine PTC-Überwachung ausgeschaltet und kann erst wieder verwendet werden, wenn es abgekühlt ist.
3. Ein-/Aus-Anzeige

>>  Die LED leuchtet grün, wenn das Gerät eingeschaltet ist.

4. Warnanzeige für Kühlmitteltemperatur

>>  Die LED leuchtet gelb, wenn die Kühleinheit überhitzt.

Wenn die Kühlflüssigkeit überhitzt, wird das Schweißsystem über eine PTC-Überwachung ausgeschaltet und kann erst wieder verwendet werden, wenn die Kühlflüssigkeit abgekühlt ist.
5. Warnanzeige für Kühlmittelkreislauf

>>  Die LED leuchtet grün, wenn der Kühlkreislauf normal funktioniert.

>>  Die LED leuchtet rot, wenn im Kühlkreislauf ein Problem vorliegt.

Wenn die Zirkulation der Kühlflüssigkeit behindert wird, wird das Schweißsystem über eine PTC-Überwachung ausgeschaltet. Prüfen und beheben Sie den Fehler, bevor Sie das Schweißsystem erneut in Betrieb nehmen.

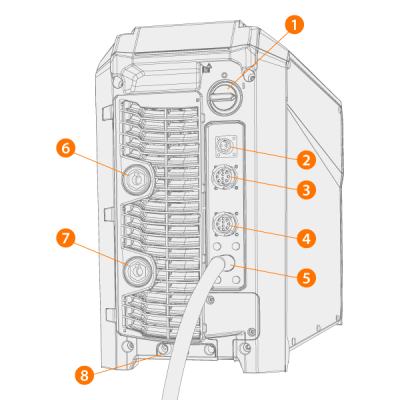

Rückseite:

1. Ein-/Aus-Schalter
2. Anschluss des Spannungssensorkabels (nur Stromquellen Typ Pulse+)
3. Steuerkabelanschluss
4. Steuerkabelanschluss
5. Netzkabel
6. Schweißstrom-Kabelanschluss, Plus (+)-Stecker
7. Massekabelanschluss, Minus (-)-Stecker
8. Hintere Verriegelungsschnittstelle

>>  Zur Verriegelung oben auf dem Kühlgerät oder auf dem Wagen.
