Montering og udskiftning af trådførerrør

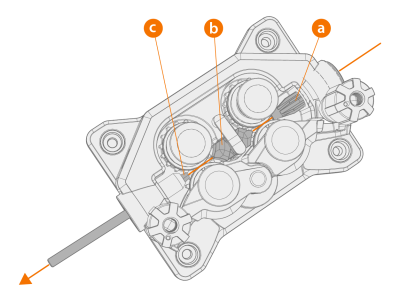

Trådværket har tre trådførerrør Udskift dem, når svejsetrådens diameter bliver større, eller materialet ændres.
|
Når det udgående trådførerrør udskiftes, skal svejsepistolen være aftaget. |
|
a.
|
Indgående trådførerrør |
|
b.
|
Mellemste trådførerrør |
Vælg de nye styrerør i henhold til tabellerne her: Forbrugsmaterialer til trådboks.
Sådan udskiftes trådførerrørene:
|
1.
|
Løsn trykarmene og fjern svejsetråden fra systemet. |
|
2.
|
Træk indføringsrøret (a) ud, og isæt et andet i stedet. |
|
3.
|

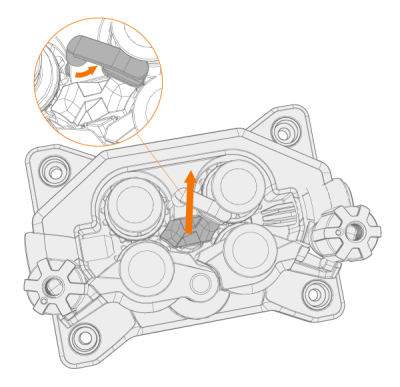

Drej låseclipsen til side for at frigøre mellemste trådførerrør (b), så det kan udskiftes. |
|
4.
|
Indsæt et nyt mellemste trådførerrør i slidsen og skub det helt på plads. Kontroller, at markeringspilen peger mod svejsetrådens bevægelsesretning. |
|
5.
|
Drej låseclipsen tilbage for at låse det nye mellemrør. |
|
6.
|
Udskift det udgående trådførerrør (c) ved at skubbe det gamle udgangsrør ud fra en af retningerne. |
