X5 Power Source 400 og 500
I dette afsnit beskrives opbygningen af X5 Power Source 400- og X5 Power Source 500-modellerne.
Forside:
|
2.
|
Transporthåndtag (ikke beregnet til mekaniske løft) |
|
3.
|
Forreste låsedel (til fastlåsning oven på køleenheden eller på vognen) |
* Indikatorpanel
|
1.
|
Indikator for VRD spændingsreduktionsenhed (Voltage Reduction Device) |
>> LEDen lyser grønt, når VRD'en er tændt, og tomgangsspændingen er under 35 V.
>> LED'en blinker rødt, når VRD'en er tændt, og tomgangsspændingen er over 35 V.
>> LEDen er slukket, når VRD er slået fra, eller under svejsning.
>> LED'en blinker grønt, når elspareindstillingen i MMA eller mejsling er slået til (elsparetilstanden slås automatisk efter 15 minutters tomgang).
|
VRD anvendes kun med MMA og mejsling. |
|
2.
|
Indikator for høj temperatur (overophedning) |
>> LED'en lyser gult, når enheden er overophedet.
|
Hvis strømkilden er overophedet, slukker en varmesikring for enheden og lader den ikke blive brugt igen, før den er kølet ned. |
|
3.
|
Indikator for tændt/slukket |
>> LED'en lyser grønt, når enheden er tændt.
|
4.
|
Advarsel for kølevæsketemperatur |
>> LED'en lyser gult, når køleren er overophedet.
|
|
Hvis kølevæsken er overophedet, slukker en varmesikring for enheden og lader den ikke blive brugt igen, før kølevæsken er kølet ned. |
|
5.
|
Advarsel for kølevæskecirkulation |
>> LED'en lyser grønt, når kølevæskecirkulationen fungerer normalt.
>> LED'en lyser rødt, hvis der er et problem med cirkulationen af kølevæsken.
|
|
Hvis cirkulationen af kølevæsken er tilstoppet slukker en termosikring for svejsesystemet. Kontroller og afhjælp fejlen, før svejsesystemet anvendes igen.
|

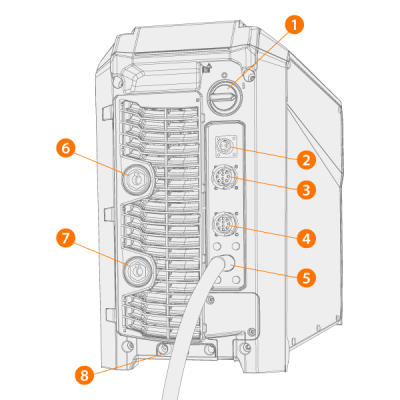

Bagside:
|
2.
|
Spændingsfølerkabel-stik (kun Pulse+ strømkilder) |
|
6.
|
Stik til svejsestrømskabel, plus (+) stik |
|
7.
|
Stik til returkabe, minus (-) stik |
>> Til fastlåsning oven på køleenheden eller på vognen.
