Användning av X3G FastGouge 800 funktionspanel
Statusindikatorer

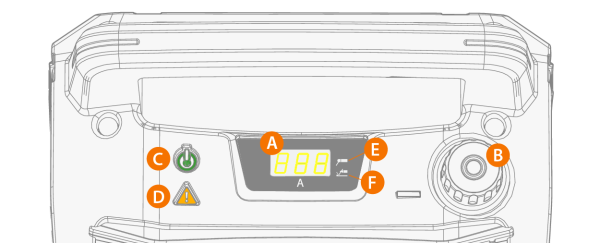

Funktionspanelen har fyra statusindikeringslampor:
| • | Ström ON (C) |
>> LED-lampan lyser (grönt) när strömkällan är på.
| • | Överhettning (D) |
>> Lysdioden lyser (amber) när strömkällans överhettningsskydd har utlösts och drift förhindras.
| • | MMA-svetsning (E) |
>> Lysdioden lyser när MMA-svetsläge är valt.
| • | Bågluftsmejsling (F) |
>> Lysdioden lyser när bågluftsmejslingsläge är valt.
Justering av mejslings- och MMA-ström
Displayen funktionspanel (A) visar värdet på uteffekt ström i ampere. Värdet ställs in genom att man vrider på inställningsratt (B).
| • | I bågluftsmejsling görs justeringen i steg om 10 A. |
| • | I MMA-svetsning görs justeringen i steg om 1 A. |
| • | Genom att vrida inställningsratten snabbare kan du ändra värdet mer. |
Under bågluftsmejsling eller MMA-svetsning visar displayen det faktiska strömvärdet.
Val av läge
Metodläge, bågluftsmejsling eller MMA-svetsning väljs genom ett långt tryck på inställningsratten (ca 2 sekunder). Varje långt tryck på inställningsratten ändrar läge mellan bågluftsmejsling och MMA. Bågluftsmejsling är defaultläge.
Efter omstart kommer enheten att använda det läge som valdes när enheten stängdes av.
|
X3G FastGouge 800-reglagen innehåller flera funktioner för lång tryckning (se funktionen fabriksåterställning). |
Justering av MMA-dynamik
När svetsmetoden MMA är vald ändras den justerade parametern från svetsström till MMA-dynamik genom att trycka på inställningsratten.
>> När man går in i läget för justering visas dyn-texten kort i displayen.
Justeringsområdet för dynamik är +10 ... -10.
I läget för dynamikjustering kan man med en kort tryckning på inställningsratten återgå till justering av svetsströmmen.
Fabriksåterställning
Fabriksinställningarna kan återställas med ett långt tryck på inställningsratten i 6 sekunder. Texterna FAC och rES visas kort i displayen och återställningsprogressen visas med streck (– – –).
Felsituation
Om enheten upptäcker en felsituation indikeras det med texten Err följt av en felkod på displayen.
Se Felsökning och felkoder för beskrivningar av felkoder.
