Installation på transportvagn (tillval)

Transportvagn är extra tillbehör. Installera och förbered vagnarna enligt installationsanvisningarna som levereras med vagnarna. Följ deras anvisningar i samband med detta installationskapitel.

Vikten på X3G FastGouge 800 bågluftsmejslingsströmkälla är över 70 kg. Försök inte lyfta och installera utrustningen på egen hand.

Verktyg som krävs:

Installation på X3G tvåhjulig vagn

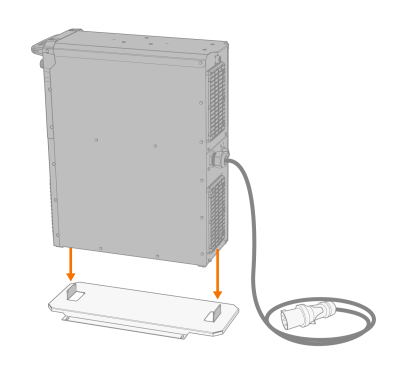

Placera vagnens bottenplatta på marken och lyft strömkällan på plattan så att fästena är i linje med skruvhålen.

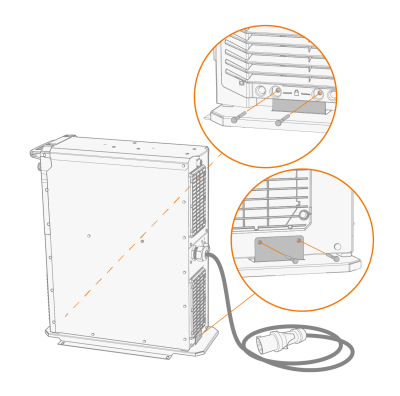

Fäst strömkällan på bottenplattan med de medföljande skruvarna (2 x M5x12 skruvar på framsidan, 2 x M5x12 skruvar på baksidan).

Lyft på strömkällan och vagnens bottenplatta på vagnen och fäst enheten på vagnen i varje hörn av bottenplattan. Använd bultarna (4 x M8x12), muttrarna (4 x M8) och brickorna (8 x M8) som följer med vagnen.

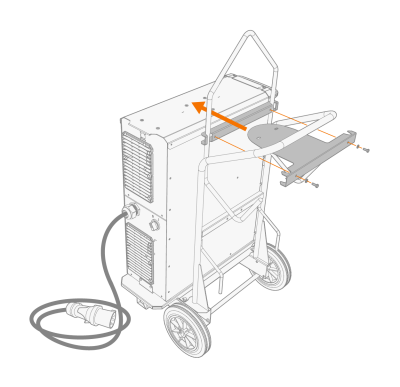

Placera den övre stödplattan på strömkällan och rikta in fästkrokarna genom stödplattans hål så att de kan gå bakom och runt vagnens ram på båda sidor. Fäst stödplattan på plats bakifrån med de medföljande bultarna (2 x M6x16 bultar och 2 x M6 brickor) genom fästplattorna.

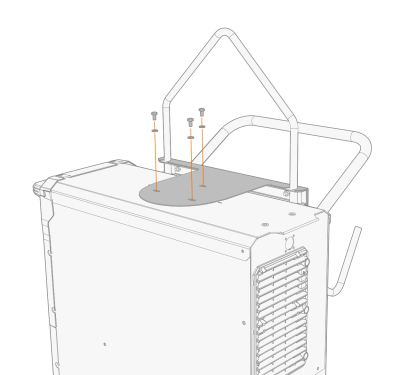

Fäst den övre stödplattan på strömkällan med de medföljande skruvarna (3 x M6x16 och 3 x M6 brickor).

Installation på X5 fyrhjulig vagn (X5 Gas Cylinder Cart)

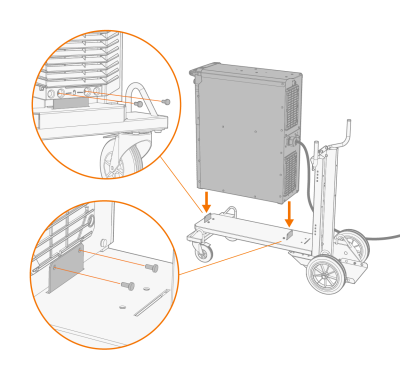

Lyft på strömkällan på vagnen så att fästena är i linje med skruvhålen. Fäst strömkällan på bottenplattan med de medföljande skruvarna (2 x M5x12 skruvar på framsidan, 2 x M5x12 skruvar på baksidan).

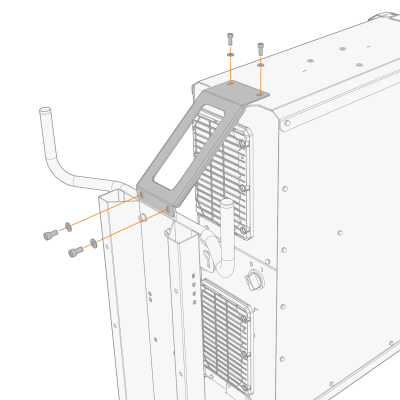

Fäst strömkällan på vagnen med den övre stödplattan. Fäst plattan till strömkällan topp och vagnens bakre ram med de medföljande skruvarna (2 x M6x12 skruvar och brickor upptill, 2 x M8x16 skruvar och brickor på baksidan).

Den övre stödplattan är specifik för X3G FastGouge 800 och den levereras med strömkällan.
