Установка на тележки (дополнительное оборудование)

Транспортные тележки относятся к дополнительным принадлежностям. Установку и подготовку тележек выполняйте согласно инструкциям по установке, поставляемым с тележками. Данную главу по установке следует использовать совместно с указанными инструкциями.

Вес источника питания для строжки угольной дугой X3G FastGouge 800 превышает 70 кг. Не пытайтесь поднимать и устанавливать оборудование в одиночку.

Необходимые инструменты:

Установка на 2-колесную тележку X3G

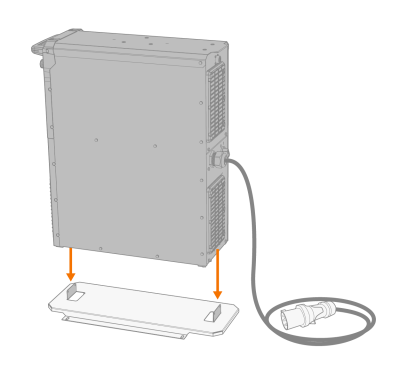

1. Поместите нижнюю пластину тележки на пол и установите источник питания на пластину так, чтобы крепежные кронштейны совпали с крепежными отверстиями.

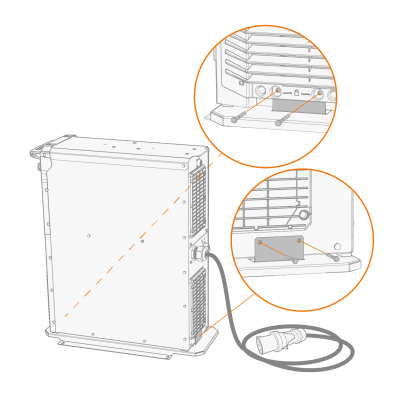

2. Закрепите источник питания на нижней пластине с помощью прилагаемых винтов (2 винта M5x12 спереди, 2 винта M5x12 сзади).

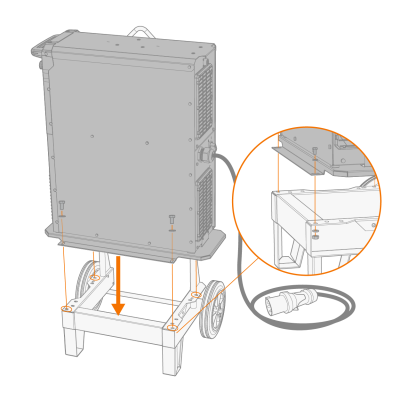

3. Поднимите конструкцию, состоящую из источника питания и нижней пластины, на тележку и закрепите ее через каждый угол нижней пластины. Используйте болты (4 шт. M8x12), гайки (4 шт. M8) и шайбы (8 шт. M8), поставляемые с тележкой.

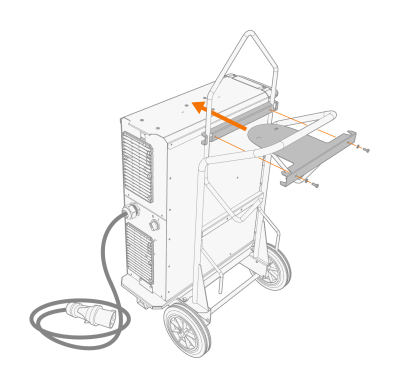

4. Установите верхнюю опорную пластину на источник питания и выровняйте крепежные крючки через отверстия опорной пластины так, чтобы они обходили рамные элементы тележки с обеих сторон. Закрепите опорную пластину сзади с помощью прилагаемых болтов (2 болта M6x16 и 2 шайбы M6) через крепежные пластины.

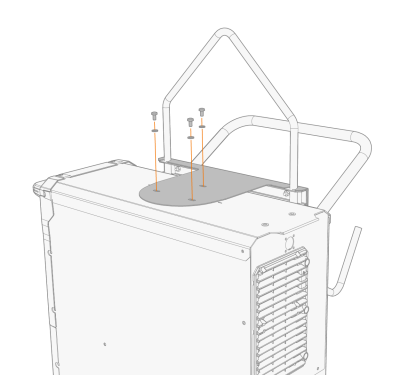

5. Закрепите верхнюю опорную пластину к источнику питания с помощью прилагаемых винтов (3 винта M6x16 и 3 шайбы M6).

Установка на 4-колесную тележку X5 (тележку для газового баллона X5)

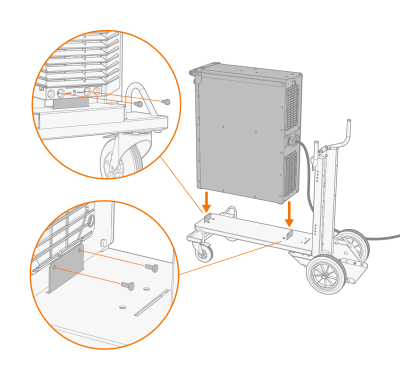

1. Поднимите источник питания на тележку так, чтобы крепежные кронштейны совпали с крепежными отверстиями. Закрепите источник питания на нижней пластине с помощью прилагаемых винтов (2 винта M5x12 спереди, 2 винта M5x12 сзади).

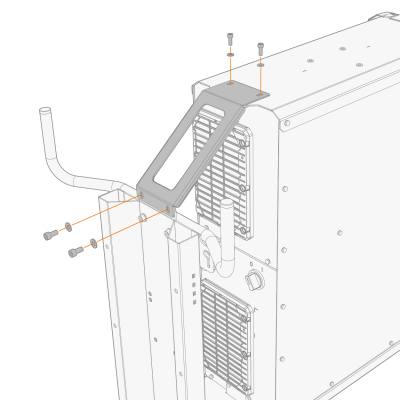

2. Закрепите источник питания на тележке с помощью верхней опорной пластины. Прикрепите пластину к верхней части источника питания и задней части рамы тележки с помощью прилагаемых винтов (2 винта M6x12 с шайбами сверху, 2 винта M8x16 с шайбами сзади).
Верхняя опорная пластина специально разработана для X3G FastGouge 800 и поставляется вместе с источником питания.
