Установка горелки для строжки и кабеля заземления
Подключение кабеля горелки для строжки
Кабель горелки для строжки подключается к источнику питания при помощи разъема DIX. Кабель подключается к положительному (+) или отрицательному (-) разъему источника питания в зависимости от металла, который предполагается обрабатывать.
| • | Для стали: Положительный (+) |
| • | Для чугуна: Отрицательный (-) |
| • | Для цветных металлов: Отрицательный (-) |
Кабель для строжки представляет собой медный кабель с резиновой изоляцией. В приведенной ниже таблице показаны типовые допустимые нагрузки кабелей при температуре окружающего воздуха 25 °C и температуре провода 85 °C.
| Кабель | Рабочий цикл | Потери напряжения / 10 м | |||
|---|---|---|---|---|---|
| 100% | 60% | 35% | 20% | ||
| 50 мм2 | 285 А | 316 А | 371 А | 458 А | 0,35 В / 100 А |
| 70 мм2 | 355 А | 403 А | 482 А | 602 А | 0,25 В / 100 А |
| 95 мм2 | 430 А | 498 А | 606 А | 765 А | 0,21 В / 100 А |
| 120 мм2 | 500 A | 587 А | 721 А | 917 А | 0,18 В / 100 А |
|
Не допускайте перегрузки кабелей для строжки, поскольку это может привести к падению напряжения и перегреву. |
|

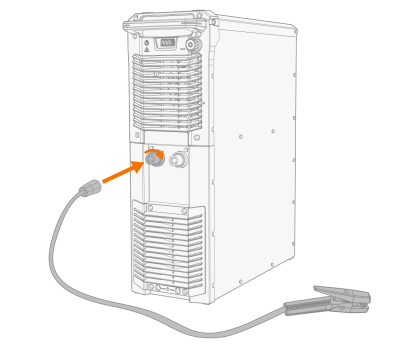

Для сварки ММА вместо горелки для строжки (держателя угольного электрода) и шланга для сжатого воздуха подключите к источнику питания держатель электрода ММА. |
Для получения дополнительной информации о горелке для строжки GT4000 обратитесь к инструкции, поставляемой с горелкой для строжки, или посетите сайт userdoc.kemppi.com.
Подключение шланга для сжатого воздуха

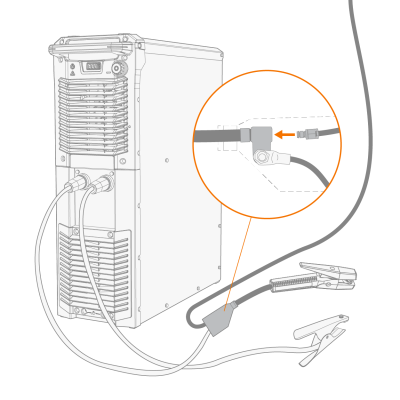

Подключите шланг для сжатого воздуха к горелке для строжки:

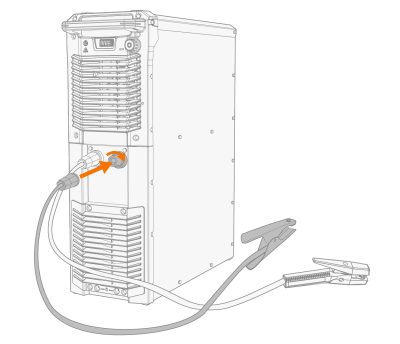

Подключение кабеля заземления
Кабель заземления подключается к источнику питания при помощи разъема DIX. Кабель подключается к положительному (+) или отрицательному (-) разъему источника питания в зависимости от металла, который предполагается обрабатывать. Рекомендации по выбору кабеля приведены в предыдущей таблице.
Подсоедините зажим кабеля заземления непосредственно к рабочей детали, обеспечивая максимальную площадь контактной поверхности. Точка соединения должна быть очищена от краски и коррозии.
|
|
Максимальная общая длина кабеля составляет 50 метров. (Общая длина сварочного кабеля равна сумме длин кабеля заземления и кабеля для строжки.) |
