Installazione della torcia di scriccatura torcia e cavo di messa a terra
Collegamento del cavo della torcia di scriccatura

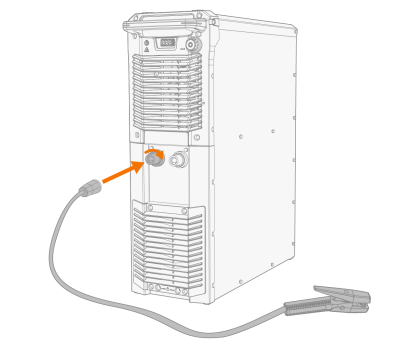

Il cavo della torcia di scriccatura è collegato al connettore DIX del generatore. Il cavo viene collegato al connettore positivo (+) o negativo (-) del generatore a seconda del metallo da lavorare.
| • | Per l'acciaio: Positivo (+) |
| • | Per la ghisa: negativo (-) |
| • | Per i metalli non ferrosi: negativo (-) |
Il cavo di scriccatura è un cavo di rame con isolamento in gomma. La tabella riportata di seguito mostra le capacità di carico tipiche dei cavi, a una temperatura ambiente di 25 °C e con una temperatura dei conduttori pari a 85 °C.
| Cavo | Ciclo di lavoro | Caduta di tensione / 10 m | |||
|---|---|---|---|---|---|
| 100% | 60% | 35% | 20% | ||
| 50 mm2 | 285 A | 316 A | 371 A | 458 A | 0,35 V / 100 A |
| 70 mm2 | 355 A | 403 A | 482 A | 602 A | 0,25 V / 100 A |
| 95 mm2 | 430 A | 498 A | 606 A | 765 A | 0,21 V / 100 A |
| 120 mm2 | 500 A | 587 A | 721 A | 917 A | 0,18 V / 100 A |
|
Non sovraccaricare i cavi di scriccatura, in quanto ciò può causare cadute di tensione e surriscaldamenti. |
|
Per la saldatura MMA, invece della torcia di scriccatura (portaelettrodi di carbonio) e del tubo dell'aria compressa, collegare un portaelettrodi MMA al generatore. |
Per ulteriori informazioni sulla torcia di scriccatura GT4000, vedere le istruzioni fornite con la torcia di scriccatura torcia o visitare userdoc.kemppi.com.
Collegamento del tubo dell'aria compressa
Collegare il tubo dell'aria compressa alla torcia di scriccatura:
Collegamento del cavo di messa a terra

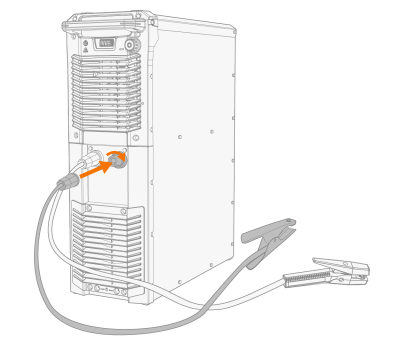

Il cavo di messa a terra viene collegato al connettore DIX del generatore. Il cavo viene collegato al connettore positivo (+) o negativo (-) del generatore a seconda del metallo da lavorare. I consigli per i cavi sono riportati nella tabella precedente.
Collegare il morsetto del cavo di messa a terra direttamente al pezzo di lavoro in modo da avere la massima superficie di contatto possibile. Il punto di collegamento deve essere sverniciato ed esente da corrosione.
|
|
La lunghezza massima dell'anello del cavo è di 50 metri. (La lunghezza dell'anello del cavo è pari alla lunghezza cavo di ritorno a terra sommata alla lunghezza del cavo di scriccatura). |
