Installation de la torche de gougeage et du câble de masse

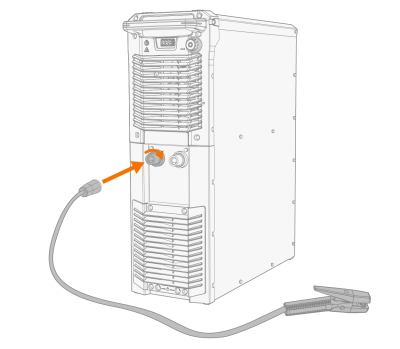

Raccordement du câble de la torche de gougeage

Le câble de la torche de gougeage est raccordé à la source de puissance à l'aide d'un connecteur DIX. Ce câble est branché sur le connecteur positif (+) ou négatif (-) de la source de puissance, selon le métal travaillé.

•

Pour l'acier : Positif (+)

•

Pour la fonte : Négatif (-)

•

Pour les métaux non ferreux : Négatif (-)

Le câble de gougeage est un câble en cuivre isolé au caoutchouc. Le tableau suivant indique les capacités de charge types des câbles lorsque la température ambiante est 25 ºC et la température du fil est 85 ºC.

Câble	Facteur de marche				Perte de tension sur 10 m
	100%	60%	35%	20%
50 mm2	285 A	316 A	371 A	458 A	0,35 V / 100 A
70 mm2	355 A	403 A	482 A	602 A	0,25 V / 100 A
95 mm2	430 A	498 A	606 A	765 A	0,21 V / 100 A
120 mm2	500 A	587 A	721 A	917 A	0,18 V / 100 A

Ne chargez pas les câbles de gougeage au-delà des valeurs admissibles à cause des pertes de tension et de l'échauffement.

Pour le soudage MMA, au lieu de la torche gougeage (porte-électrode carbone) et du tuyau d'air comprimé, connectez un porte-électrode MMA au poste à souder.

Pour plus d'informations sur la torche de gougeage GT4000, reportez-vous aux instructions fournies avec la torche de gougeage ou consultez le site userdoc.kemppi.com.

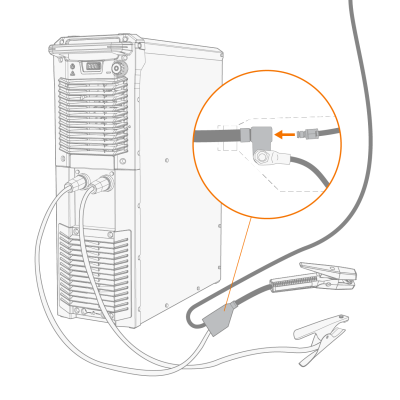

Raccordement du tuyau d'air comprimé

Raccorder le tuyau d'air comprimé à la torche de gougeage :

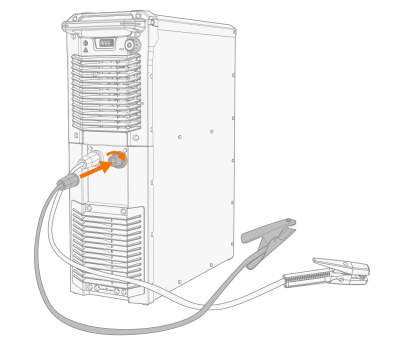

Raccordement du câble de masse

Le câble de masse est connecté au connecteur DIX du poste à souder. Ce câble est branché sur le connecteur positif (+) ou négatif (-) de la source de puissance, selon le métal travaillé. Les recommandations en matière de câbles sont énumérées dans le tableau précédent.

Connecter le câble de masse directement à la pièce à travailler afin de maximiser la surface de contact. Le point de contact ne doit porter aucune trace de peinture ou de corrosion.

La longueur maximale de la boucle de câble est de 50 mètres. (La longueur de la boucle de câble est la longueur du câble de masse et la longueur du câble de gougeage combinées).
