Instalación de la antorcha de torchado y el cable de conexión a tierra

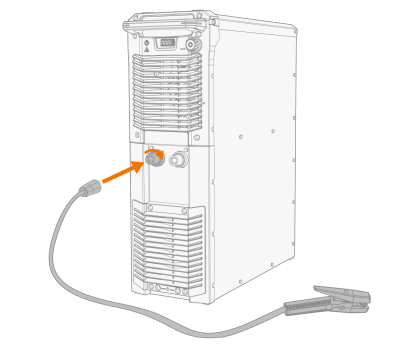

Conexión del cable de la antorcha de torchado
El cable de la antorcha de torchado se enchufa al conector DIX de la fuente de potencia. El cable se enchufa al conector positivo (+) o negativo (-) de la fuente de potencia, según el metal con el que se trabaje.
| • | Para el acero: Positivo (+) |
| • | Para hierro fundido: Negativo (-) |
| • | Para metales no ferrosos: Negativo (-) |
El cable de torchado es un cable de cobre con aislación de caucho. La tabla siguiente muestra las capacidades de carga habituales de los cables cuando la temperatura ambiente es de 25 °C y la temperatura del conductor es de 85 °C.
| Cable | Ciclo de trabajo | Pérdida de voltaje / 10 m | |||
|---|---|---|---|---|---|
| 100% | 60% | 35% | 20% | ||
| 50 mm2 | 285 A | 316 A | 371 A | 458 A | 0,35 V / 100 A |
| 70 mm2 | 355 A | 403 A | 482 A | 602 A | 0,25 V / 100 A |
| 95 mm2 | 430 A | 498 A | 606 A | 765 A | 0,21 V / 100 A |
| 120 mm2 | 500 A | 587 A | 721 A | 917 A | 0,18 V / 100 A |
|
No sobrecargue los cables de torchado, ya que esto podría provocar una pérdida de voltaje y un sobrecalentamiento. |
|
Para la soldadura MMA, en lugar de la antorcha de torchado (portaelectrodos para torchado) y la manguera de aire comprimido, conecte un portaelectrodos MMA a la fuente de potencia. |
Para obtener más información sobre la antorcha de torchado GT4000, consulte las instrucciones entregadas con la antorcha de torchado o vaya a userdoc.kemppi.com.

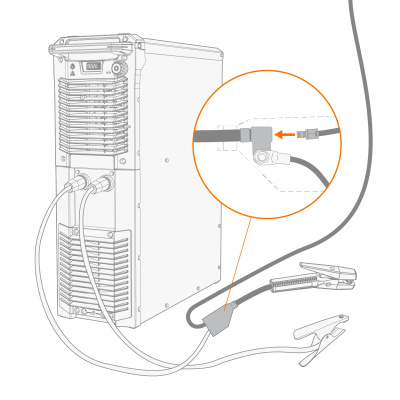

Conexión de la manguera de aire comprimido
Conecte la manguera de aire comprimido a la antorcha de torchado:

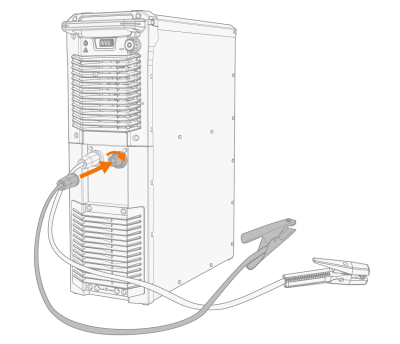

Conexión del cable de conexión a tierra
El cable de conexión a tierra se enchufa al conector DIX de la fuente de potencia. El cable se enchufa al conector positivo (+) o negativo (-) de la fuente de potencia, según el metal con el que se trabaje. Las recomendaciones para el cable se enumeran en la tabla anterior.
Conecte la grampa del cable de conexión a tierra directamente a la pieza de trabajo para aumentar la superficie de contacto. El punto de conexión debe estar limpio de pintura y corrosión.
|
|
La longitud máxima del bucle del cable es de 50 metros. (La longitud del bucle del cable es la longitud del cable de conexión a tierra y la longitud del cable de torchado combinadas). |
