在 X3T2 推车上安装设备（可选）

X3T2是X3 FastMig的可选双轮手推车。

除本说明外，请同时参阅购物车附带的安装说明。

水冷多电压电源因其高度而与 X3T2 手推车不兼容。可改用 X3GT2 双轮手推车。

可使用送丝机安装板将 X3 HD300 送丝机安装在电源顶部。此方法不适用于 X3 HD200 送丝机。

所需工具：

电源可以安装在已经连接到手推车车架上的手推车底板，也可以先连接到手推车底板，然后将组件抬到手推车上。

1.

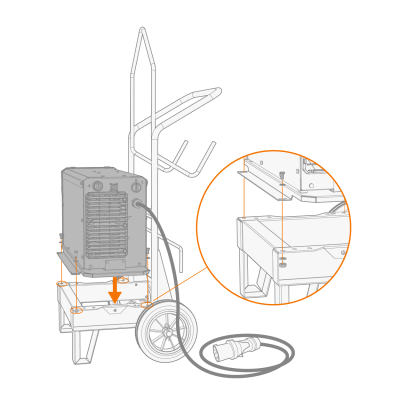

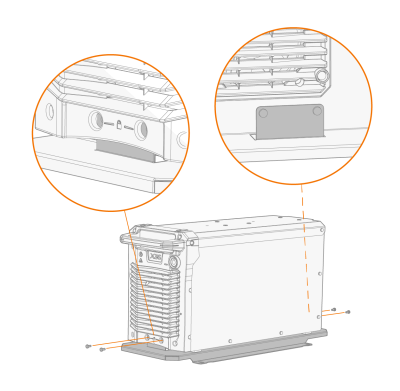

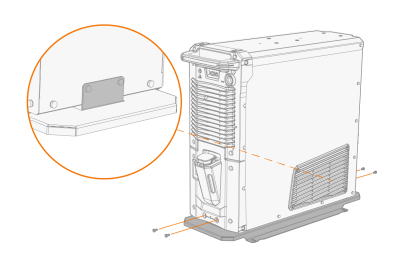

抬起手推车底板上的电源，使固定支架与固定孔对齐。使用提供的螺钉将电源固定到底板上（（前面 2 个 M5x12 螺钉，后面 2 个 M5x12 螺钉））。

2.

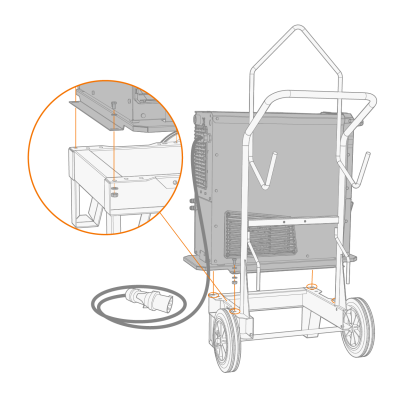

如果电源在之前步骤中单独安装在手推车底板：将电源和推车底板组件抬到推车顶部，并通过底板的每个角将组件固定到推车上。使用推车随附的螺栓 (4 x M8x12)、螺母 (4 x M8) 和垫圈 (8 x M8)。

3.

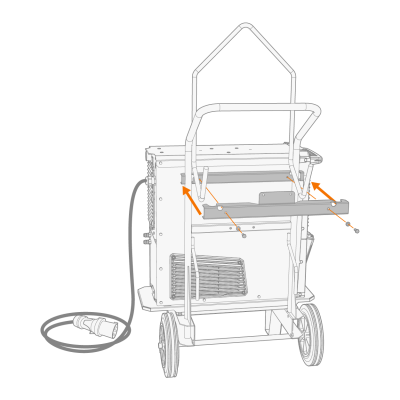

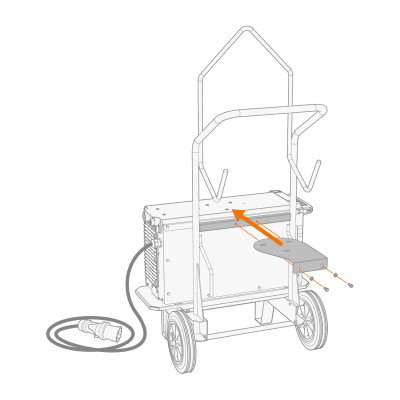

如果安装更高电源型号（带集成水箱）：根据设备高度将固定板支架连接到手推车框架上。用随附的螺栓（2 x M6x16螺栓和2 x M6垫圈）将固定板从后部固定到位。

4.

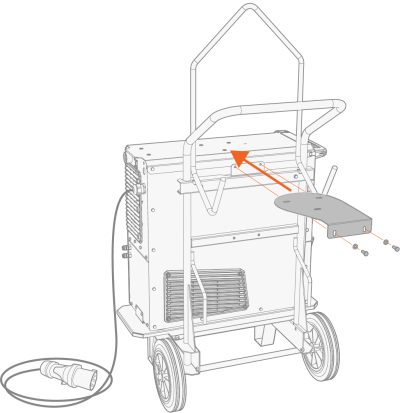

将顶板支撑件放在电源上，并用随附的螺栓（2 x M6x16螺栓和2 x M6垫圈）从后面穿过固定板将其固定到位。

5.

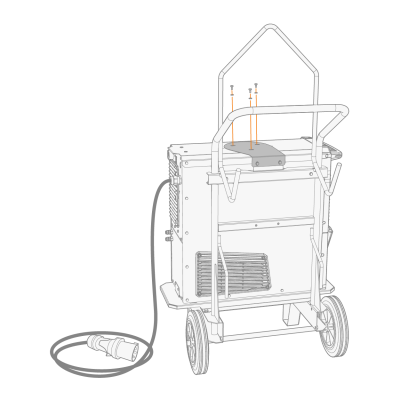

使用提供的螺钉（3 x M6x16 和 3 x M6 垫圈）将顶部支撑板固定到电源。

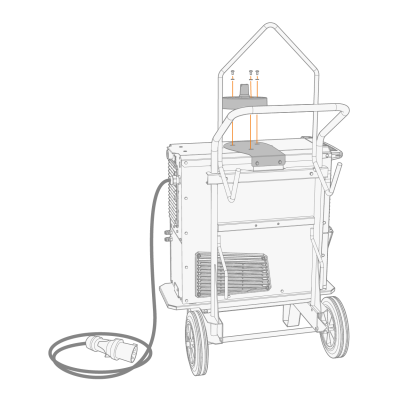

对于堆叠式送丝机安装，在此阶段还要在电源上安装送丝机安装板。安装板与顶部支撑板使用相同的固定点。

6.

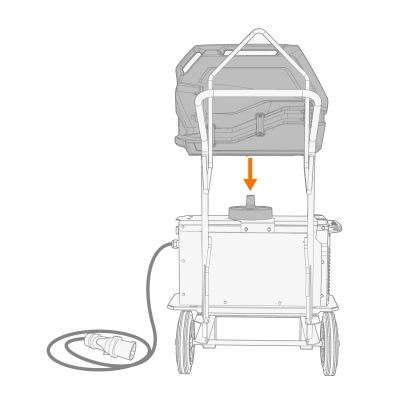

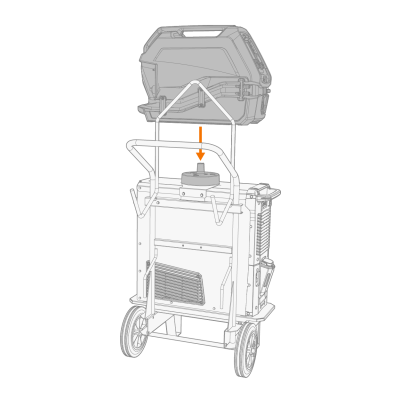

提升电源顶部的送丝机（在安装板上）。

>>请参阅 安装带安装板的送丝机（X3 WF HD300） 了解更多信息。

送丝机必须固定在安装板轴上，以确保安全运行。
