X3 kontrol paneli

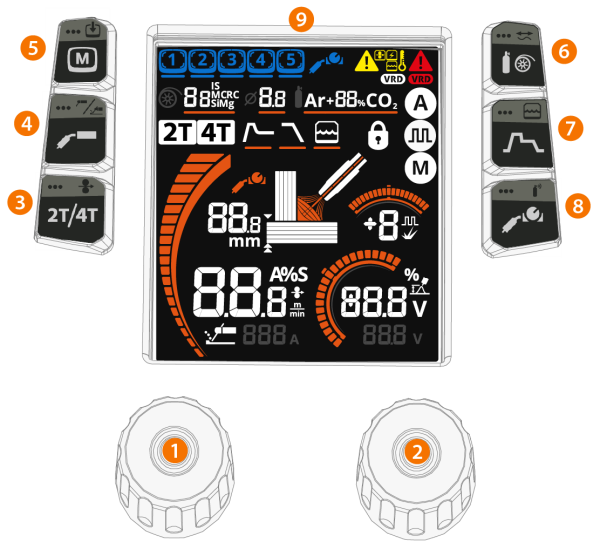

Bu bölümde, X3 tel besleyicinin kontrol panelinin kontrolleri ve özellikleri tanıtılmaktadır.
|
1.
|
Sol kontrol topuzu (daha fazla bilgi aşağıda yer alır) |
>> Seçim yapmak için kontrol topuzunu çevirin ve topuza basın
|
2.
|
Sağ kontrol topuzu (daha fazla bilgi aşağıda yer alır) |
>> Seçim yapmak için kontrol topuzunu çevirin ve topuza basın
|
3.
|
Tetik mantığı ve tel inç düğmesi |
>> Kısa basma: Tetik mantığı seçimi (2T/4T)
>> Uzun basış: Tel inç, dolgu telini ileriye doğru yönlendirir (ark kapalıyken)
|
Tel inç sırasında tel besleme hızı, sağ kontrol topuzu ile ayarlanabilir. |
>> Kısa basış: MIG kaynak işlemi seçimi (Manuel MIG (M) / 1-MIG (A) / Darbeli MIG (
)). Seçim yapmak için sağ kontrol topuzunu kullanın. Manuel MIG modundayken, düğmeye kısa basıldığında önce malzeme seçim menüsü açılır.
>> Uzun basma: Çalışma modu seçimi (MIG/MMA/Oluk açma)
|
|
Darbeli MIG işlemi yalnızca darbeli bir güç kaynağı ile kullanılabilir. |
|
|
MMA veya oluk açma modundayken kaynak işlemi seçimine kısa basıldığında cihaz her zaman MIG moduna geri döner. |
>> Kısa basma: Bellek kanalını değiştirir
>> Uzun basma: Bellek kanalına kaydeder >> Daha fazla bilgi için bakınız: Bellek kanalları
|
6.
|
Malzeme seçimi ve kablo kalibrasyonu düğmesi |
>> Kısa basma: Dolgu teli malzemesi, kalınlığı ve koruyucu gaz seçimi >> Daha fazla bilgi için bakınız: 1-MIG ve Darbeli MIG için temel ayarlar
>> Uzun basma: Kablo kalibrasyonu >> Daha fazla bilgi için bakınız: Kaynak kablosunu kalibre etme
|
7.
|
Kaynak parametreleri düğmesi |
>> Kısa basma: Ek kaynak parametresi ayarları: Sıcak çalıştırma / Çukur dolgu / Akım sonrası (PC) >> Daha fazla bilgi için bakınız: Ek kaynak parametreleri
>> Uzun basma: Suyla soğutma AUT/AÇIK/KAPALI (AUT = Otomatik). Seçim yapmak için sağ kontrol topuzunu kullanın.
|
8.
|
Uzaktan kumanda ve gaz testi düğmesi |
>> Kısa basış: Uzaktan kumanda modu seçimi (yalnızca torç uzaktan kumandası için geçerlidir): Tel besleme hızı / Bellek kanalları / KAPALI
>> Uzun basma: Gaz testi, koruyucu gaz akışını test eder ve gaz hattını yıkar
|
|
Gaz testi sırasında gaz akışı, kontrol topuzu ile ayarlanabilir. |
|
9.
|
Kontrol paneli ekranı. |
>> Daha fazla bilgi için bakınız: X3 kontrol paneli.
Ana kaynak görünümünde kontrol topuzu işlevleri
Sol kontrol topuzu:
|
•
|
Manuel MIG: Tel besleme hızı ayarı |
|
•
|
1-MIG: Tel besleme hızı ayarı |
|
•
|
Darbeli MIG: Tel besleme hızı ayarı |
|
•
|
MMA: Kaynak akımı ayarı |
Sağ kontrol topuzu:
|
•
|
Manuel MIG: Kaynak gerilimi ayarı |
|
•
|
1-MIG: Kaynak geriliminin / dinamiğin ince ayarı (ayarlanan parametreler arasında geçiş yapmak için basın) |
|
•
|
Darbeli MIG: İnce ayar / Darbe akımı (ayarlanan parametreler arasında geçiş yapmak için basın) |
|
|
Sağ kontrol topuzu, kaynak parametrelerini bellek kanalına kaydederken ve ek parametreleri ayarlarken yapılan ayarlamalar ve seçimler için varsayılan kontrol topuzudur. |
|
|
Ayar ve kurulum görünümlerinin çoğunda, sol kontrol topuzuna veya yan düğmelerden birine basıldığında ana görünüme geri dönülür. |
>> Daha fazla bilgi için bakınız: Ana kaynak parametreleri
Güvenlik kilidi: 1 ve 2 numaralı kontrol topuzlarına aynı anda 2 saniye boyunca uzun basılarak cihaz, güvenlik için kilitlenebilir. Bu özellik, ekipmanı kapatmak zorunda kalmadan kazara kaynak yapılmasını ve cihazın çalıştırılmasını önler. 1 ve 2 kontrol topuzlarına aynı anda 2 saniye basarak cihazın kilidini açın.
Fabrika ayarlarına sıfırlama: Fonksiyon düğmeleri 3 ve 8'e (tetik mantığı ve uzaktan kumanda düğmeleri) aynı anda 5 saniye boyunca uzun basarak cihaz fabrika ayarlarına sıfırlanabilir.
|
|
Fabrika ayarlarına sıfırlama tüm kullanıcı verilerini silecektir. |
