Använda HR53-fjärreglaget

När den är ansluten används fjärreglage HR53 automatiskt.

Med tillvalet HR53-fjärreglage kan du välja minneskanaler och justera trådmatningshastigheten, svetsströmmen, svetsspänningen eller fininställning av spänningen beroende på vilken svetsmetod som används.

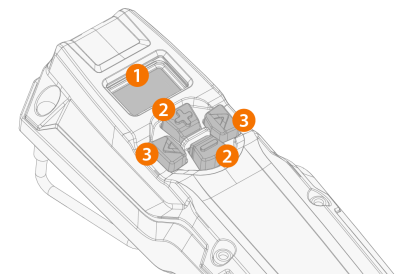

1. LCD-display

>>  Visar de justerade parametrarna och anger om det finns ett fel (”Err”) i svetssystemet.

2. Plus/minus (+/-)-knappar

>>  Ändrar parametervärdet.

3. Vänster/höger-pilknappar

>>  Växlar mellan justerbara parametrar eller vyer.

Displayposter på fjärreglage

a. Information om metod och/eller vald minneskanal (metoden anges med en bokstav: M = MIG/MAG, S = MMA, G = bågluftsmejsling)
b. MIG/MAG: Trådmatningshastighets- och fininställningssymboler
c. Justerat parametervärde (eller felindikering)
d. Justerad parameterenhet

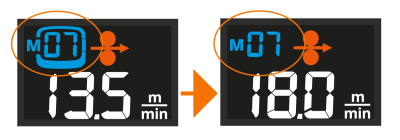

När parametern justeras med fjärreglaget och parametervärdet inte återspeglar det sparade värdet på den valda minneskanalen längre anges detta på displayen genom att endast minneskanalsnumret utan kanalrutan runt omkring visas (endast MIG/MAG):

Fjärreglage – Vyer och användning

Växla mellan vyerna genom att trycka på vänster/höger pilknappar.

• Vy för minneskanal (endast MIG/MAG): Tryck på knapparna+/- för att byta minneskanal. Om knappen +/- hålls intryckt bläddrar man snabbare genom parametervärdena.
• Vy för val av metod: Här kan du välja mellan MIG/MAG-svetsning, MMA-svetsning och bågluftsmejsling.
• Vy för svetsström: Beroende på vilken svetsprocess som används justeras trådmatningshastigheten eller strömmen genom att man trycker på knapparna +/-. Om knappen +/- hålls intryckt bläddrar man snabbare genom parametervärdena.
• Vy för spänning/fininställning: Beroende på vilken svetsprocess som används fininställs spänningen eller specifika parametrar för svetsprocessen genom att man trycker på knapparna +/-. Om knappen +/- hålls intryckt bläddrar man snabbare genom parametervärdena. Om höger pilknapp hålls intryckt växlar man mellan olika parameteruppsättningar, som tillämpligt.
• Säkerhetslås: Genom att trycka på vänster/höger pilknappar samtidigt i 2 sekunder aktiveras eller inaktiveras utrustningens säkerhetslås.

Om vänster pilknapp hålls intryckt sparas de justerade parametrarna på den aktuella kanalen.

X3 strömkällor kan användas för MMA-svetsning och bågluftsmejsling även utan trådmatarverk. Fjärreglage HR53 krävs för denna fristående användning.
När en fjärrkontroll på MIG-svetspistolen används för att välja en minneskanal eller justera trådmatningshastigheten, inaktiveras motsvarande funktion i HR53-fjärrkontrollen.
