X3 funktionspanel

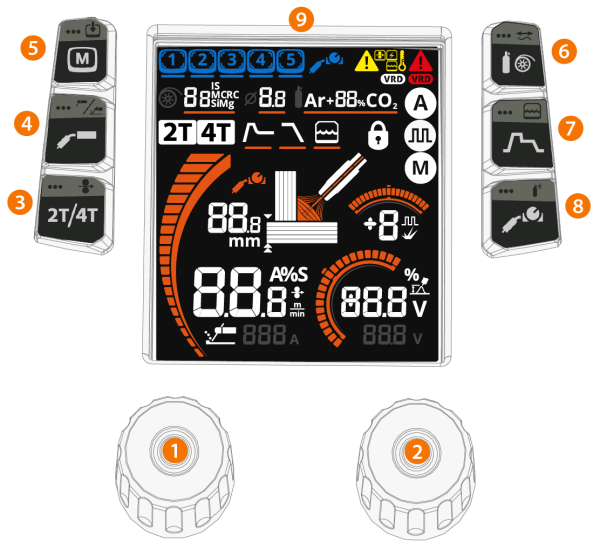

I det här avsnittet beskrivs reglagen och funktionerna på X3-trådmatarverkets funktionspanel.
|
1.
|
Vänster inställningsratt (mer information nedan) |
>> Vrid och tryck på inställningsratten för att göra val
|
2.
|
Höger inställningsratt (mer information nedan) |
>> Vrid och tryck på inställningsratten för att göra val
|
3.
|
Avtryckarlogik och trådinmatningsknapp |
>> Kort tryckning: Val av avtryckarlogik (2T/4T)
>> Lång tryckning: Trådinmatning, matar tillsatsmaterialet framåt (med ljusbågen släckt).
|
Under trådinmatningen kan trådmatningshastigheten justeras med höger inställningsratt. |
|
4.
|
Process- och driftlägesknapp |
>> Kort tryckning: Val av MIG/MAG-svetsprocess (Manuell MIG/MAG (M)/1-MIG (A) / Puls MIG (
)). Använd den högra inställningsratten för att välja. I manual MIG läget öppnas först materialvalsmenyn genom en kort tryckning på knappen.
>> Långt tryck: Val av driftläge (MIG/MMA/Bågluftsmejsling)
|
|
Processen Puls MIG är endast tillgänglig med en strömkälla med puls. |
|
|
När du är i MMA- eller mejslingsläge, innebär ett kort tryck på svetsmetoden att enheten återgår till MIG-läget. |
>> Kort tryck: Ändra minneskanal
>> Långt tryck: Spara till minneskanal >> För mer information, se: Minneskanaler
|
6.
|
Knapp för val av material och kabelkalibrering |
>> Kort tryck: Val av tillsatsmaterial, tjocklek och skyddsgas >> För mer information, se: Grundinställningar för 1-MIG och PulsMIG
>> Långt tryck: Kabelkalibrering >> För mer information, se: Kalibrering av svetskabelkretsen
|
7.
|
Knapp för svetsparametrar |
>> Kort tryck: Ytterligare justeringar av svetsparametrar: HotStart/Kraterfyllnad/Trådavbrinningstid (efterström) (PC) >> För mer information, se: Ytterligare svetsparametrar
>> Långt tryck: Vattenkylning AUT/ON/OFF (AUT = Automatisk). Använd den högra inställningsratten för att välja.
|
8.
|
Fjärreglage och knapp för gastest |
>> Kort tryckning: Val av fjärreglageläge (gäller endast pistolfjärreglage): Trådmatningshastighet / Kanal / AV
>> Långt tryck: Gastest, test av skyddsgasflödet och urspolning av gasledningen
|
|
Under gastestet kan gasflödet justeras med inställningsratten. |
|
9.
|
Funktionspanel, display. |
>> För mer information, se: X3 funktionspanel.
Inställningsrattens funktioner i huvudvyn för svetsning
Vänster inställningsratt:
|
•
|
Manuell MIG/MAG: Justering av trådmatningshastighet |
|
•
|
1-MIG: Justering av trådmatningshastighet |
|
•
|
Puls MIG: Justering av trådmatningshastighet |
|
•
|
MMA: Justering av svetsström |
|
•
|
Mejsling: Strömjustering. |
Höger inställningsratt:
|
•
|
Manuell MIG/MAG: Justering av svetsspänning |
|
•
|
1-MIG: Fininställning av svetsspänning/dynamik (tryck för att växla mellan justerade parametrar) |
|
•
|
Puls MIG: Fininställning / Pulsström (tryck för att växla mellan inställda parametrar) |
|
•
|
MMA: Justering av dynamik. |
|
|
Höger inställningsratt används som standard för inställningar och val när du sparar svetsparametrar till en minneskanal eller när du justerar ytterligare parametrar. |
|
|
I de flesta justerings- och inställningsvyer återgår du till huvudvyn genom att trycka på vänster inställningsratt eller en av sidoknapparna. |
>> För mer information, se: Huvudparametrar för svetsning
Säkerhetslås: Genom att hålla inne inställningsrattarna 1 och 2 samtidigt i två sekunder kan enheten säkerhetslåsas. Detta förhindrar oavsiktlig svetsning och drift av enheten utan att behöva stänga av utrustningen. Lås upp enheten genom att trycka på inställningsrattarna 1 och 2 samtidigt i 2 sekunder.
Fabriksåterställning: Genom att trycka länge på funktionsknapparna 3 och 8 (avtryckarlogik och fjärreglage) samtidigt i 5 sekunder kan apparaten återställas till fabriksinställningarna.
|
|
Om du återställer till fabriksinställningarna raderas alla användardata. |
