Displaysymboler på funktionspanelen

1. Minneskanaler (1–5) och fjärreglageindikator (visas när pistolfjärreglage används för att byta minneskanal)

>>  Se Minneskanaler för mer information.

2. Varnings- och försiktighetsindikatorer och VRD-indikator (spänningsreduceringsenhet)

>>  Se Varnings- och felindikatorer för mer information.

>>  Funktionen spänningsreduceringsenhet (VRD) används endast med lägena MMA och bågluftsmejsling, och endast om funktionen är aktiverad på svetsutrustningen. Mer information finns i Spänningsreduceringsenhet (VRD).

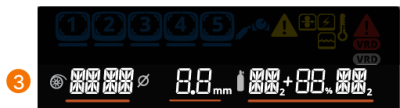

3. Inställningar för tillsatsmaterial, diameter och skyddsgas

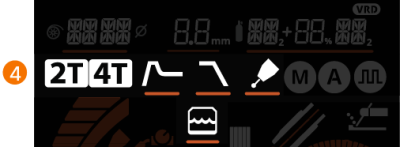

4. Indikatorer för Avtryckarlogik, Hot start, Kraterfyllnad och vattenkylning

5. Indikatorer för MIG-svetsprocess



	Automatisk (Synergisk) MIG/MAG (1-MIG)
	Puls MIG
	Manuell MIG/MAG



6. Indikator för inställningslås och säkerhetslås (när säkerhetslåset är aktiverat visas även texten ”LOCKED” på displayen).

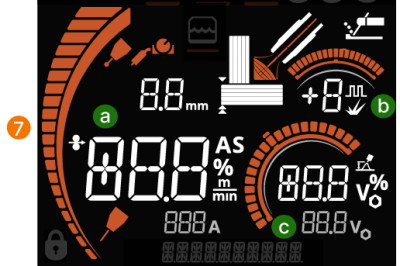

7. Huvudsvetsparametrar:

a.

Inställning av trådmatningshastighet och indikatorer för materialtjocklek och fjärreglage (när pistolfjärreglage används för justering av svetsparametrar)

b.

Justering av dynamik eller puls

c.

Spänning eller fininställning av spänning

d.

MMA-ikon (när MMA-läget är valt)

e.

Bågluftsmejslingsikon (när mejslingsläget är valt).

8. Indikatorer för bågspänning och polspänning (bågspänning till vänster, polspänning till höger).

9. Informationsrad

Följande parametrar och inställningar visas som text:

- Visning av versionsnummer (aktiveras genom att trycka på valfri knapp under uppstart)

- "FAILED": När ett fel inträffar när en minneskanal sparas

- "FACT. RESET": Fabriksåterställning

- ”LOCKED”: När säkerhetslåset är aktiverat

- ”HOT START”: Vid justering av Hot start (utöver ikonen för Hot start)

- "CRATER FILL": Vid justering av kraterfyllnad (utöver ikonen för kraterfyllnad)

- ”POST CURR.”: Vid justering av efterström (utöver ikonen för efterström)

- "POST GAS": Vid justering av gasefterströmningen

- "VOLT. ARC / VOLT. TERM": Vid val av bågspänning ("VOLT. ARC”) eller polspänning (”VOLT. TERM") ska visas under och kort efter svetsningen

- Längden på tillsatstråden som drivs med trådinmatningsknappen



Se Huvudparametrar för svetsning för mer information om svetsparametrarna för varje svetsmetod.

Du kan också hitta en förklaring av X3 funktionspanelens symboler här: X3 funktionspanel – sammanfattning av symboler och ikoner.
