X3 power source med kylenhet
Detta avsnitt beskriver uppbyggnaden av X3 power source-enheter med kylenhet. Kylenheten är integrerad med strömkällan när system med vattenkylning har valts.

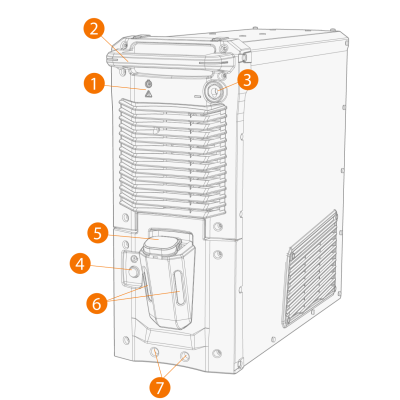

Fram:
• Ström på/av: LED-lampa som lyser grönt när enheten är på.
• Varningsindikator: LED-lampa som lyser gult om överhettning inträffar.
|
2.
|
Handtag (inte avsett för mekaniska lyft) |
|
3.
|
Återledarkabelns kontakt, minuspol (-) |
|
4.
|
Knapp för cirkulation av kylvätska |
>> Om knappen hålls intryckt aktiveras pumpen och kylvätskan cirkulerar i systemet. När knappen släpps stannar pumpen.
|
5.
|
Lock till kylarbehållare |
|
6.
|
Indikator för kylvätskenivå |
|
7.
|
Främre låsanordning (för låsning på vagn som finns som tillval) |

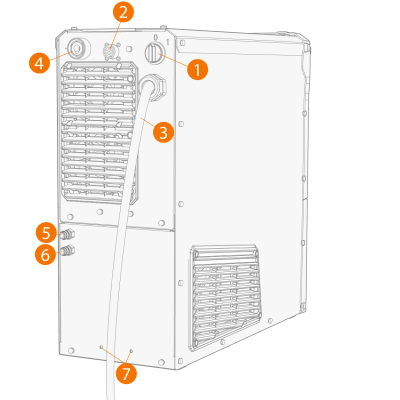

Bak:
|
2.
|
Anslutning för manöverkabel |
|
4.
|
Anslutning för svetsströmkabel, pluspol (+) |
|
5.
|
Kylvätskeinlopp/-utlopp (färgkodat) |
|
6.
|
Kylvätskeinlopp/-utlopp (färgkodat) |
>> För låsning ovanpå vagnen som finns som tillval.
