X3 power source
Detta avsnitt beskriver uppbyggnaden av X3 power source-enheter utan kylenhet.

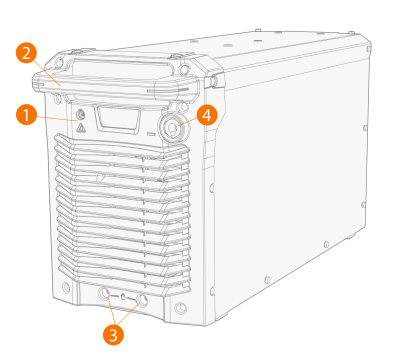

Fram:
| 1. | Indikatorpanel |
• Ström på/av: LED-lampa som lyser grönt när enheten är på.
• Varningsindikator: LED-lampa som lyser gult om överhettning inträffar.
| 2. | Handtag (inte avsett för mekaniska lyft) |
| 3. | Främre låsanordning |
>> För låsning ovanpå vagnen som finns som tillval.
| 4. | Återledarkabelns kontakt, minuspol (-) |

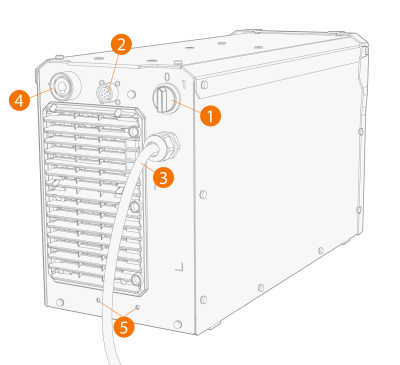

Bak:
| 1. | Strömbrytare |
| 2. | Anslutning för manöverkabel |
| 3. | Nätkabel |
| 4. | Anslutning för svetsströmkabel, pluspol (+) |
| 5. | Bakre låsanordning |
>> För låsning ovanpå vagnen som finns som tillval.
