Использование дистанционного управления HR53

При подключении дистанционное управление HR53 используется автоматически.

С помощью дополнительной возможности дистанционного управления HR53 вы можете выбирать каналы памяти и регулировать скорость подачи проволоки, сварочный ток, сварочное напряжение или точную настройку напряжения в зависимости от используемого сварочного процесса.

ЖК-дисплей

>> Отображает настроенный параметр и уведомляет об ошибке ("Err") в системе сварки.

Кнопки плюс/минус (+/-)

>> Изменение значения параметра.

Кнопки со стрелками влево/вправо

>> Переключение между регулируемыми параметрами/представлениями.

Элементы дисплея дистанционного управления

Информация о процессе и/или выбранном канале памяти (процесс обозначается одной буквой: M = сварка MIG/MAG, S = сварка MMA, G = строжка).

MIG/MAG: скорость подачи проволоки и символы точной настройки

Скорректированное значение параметра (или индикатор ошибки)

Единица скорректированного параметра

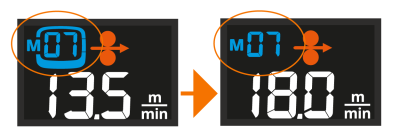

Если параметр регулируется с помощью пульта дистанционного управления и значение параметра больше не отражает значение, сохраненное в выбранном канале памяти, это отображается на дисплее, показывая только номер канала памяти без рамки канала вокруг него (только для MIG/MAG):

Представления и работа пульта дистанционного управления

Переключение между видами осуществляется кнопками со стрелками влево/вправо.

•

Просмотр канала памяти (только для MIG/MAG): Канал памяти переключается нажатием кнопок +/-. Длительное нажатие кнопки +/- ускоряет прокрутку значений параметров.

•

Вид выбора процесса: Позволяет выбирать между сваркой MIG/MAG, сваркой MMA и строжкой.

•

Представление мощности сварки: В зависимости от используемого сварочного процесса скорость подачи проволоки или ток регулируются нажатием кнопок +/-. Длительное нажатие кнопки +/- ускоряет прокрутку значений параметров.

•

Представление напряжения/точной настройки: В зависимости от используемого сварочного процесса напряжение или конкретный параметр сварочного процесса точно настраиваются нажатием кнопок +/-. Длительное нажатие кнопки +/- ускоряет прокрутку значений параметров. Длительное нажатие кнопки со стрелкой вправо позволяет переключаться между различными наборами параметров, если это необходимо.

•

Блокировка безопасности: Одновременное нажатие кнопок со стрелками влево/вправо в течение 2 секунд позволяет включать и выключать блокировку безопасности оборудования.

Длительное нажатие кнопки со стрелкой влево сохраняет измененные параметры на выбранном в данный момент канале.

Источники питания X3 могут использоваться для сварки MMA и строжки угольной дугой также без механизма подачи проволоки. Для автономного использования требуется дистанционное управление HR53.

Если пульт дистанционного управления горелкой для сварки MIG используется для выбора канала памяти или регулировки скорости подачи проволоки, соответствующая функция в пульте дистанционного управления HR53 отключается.
